JIS B1181-2.1-2009

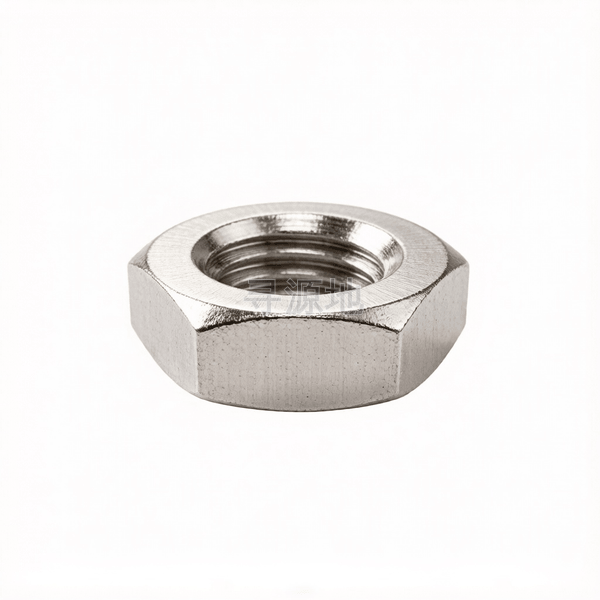

系列3精制小六角薄螺母表2-1

Finished small hexagon thin nut,Class 3-Table 2-1

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI	日标 JIS
GB/T 6172.1	ISO 4035	DIN 439	ASME B18.2.2	JIS B1181-2.1-2009

螺纹尺寸 d		M8	M10	M12	M14	M16	M18	M20	M22	M24	M27	M30	M33	M36	M39
P	螺距	1.25	1.5	1.75	2	2	2.5	2.5	2.5	3	3	3.5	3.5	4	4
s	对边宽度最大值	12	14	17	19	22	24	27	30	32	36	41	46	50	55
s	对边宽度最小值	11.75	13.75	16.75	18.65	21.65	23.65	26.65	29.65	31.6	35.6	40.6	45.6	49.6	54.55
e	max	13.9	16.2	19.6	21.9	25.4	27.7	31.2	34.6	37	41.6	47.3	53.1	57.7	63.5
k	头部厚度最大值	5	6	7	8	10	11	12	13	14	16	18	20	21	23
k	头部厚度最小值	4.7	5.7	6.64	7.64	9.64	10.57	11.57	12.57	13.57	15.57	17.57	19.48	20.48	22.48

该标准（JIS B1181-2.1-2009）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 / B级 (6H)

推荐性能等级04级; 05级; A2-035

表面处理规范镀锌钝化;发黑涂油;达克罗;本色酸洗

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：83

所属工业领域：紧固件配套

核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配

主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固

典型应用节点：

双螺母对顶防松锁死、传动丝杆轴端微调行程限位、狭窄空间固定

产品等级（精度）：A级 / B级 (6H)

常用材料与性能等级：04级; 05级; A2-035

对应国际/德标：GB/T 6172.1; DIN 439; ISO 4035; ASME B18.2.2

推荐表面防腐：镀锌钝化;发黑涂油;达克罗;本色酸洗

全流程工序步骤：

低碳钢线材 → 冷拔拔丝 → 冷镦机多工位切断成型扁平六角体 → 冲内孔 → 自动攻丝机攻内螺纹 → 清洗去毛刺 → 表面电镀处理 → 脱水烘干 → 装袋包装
