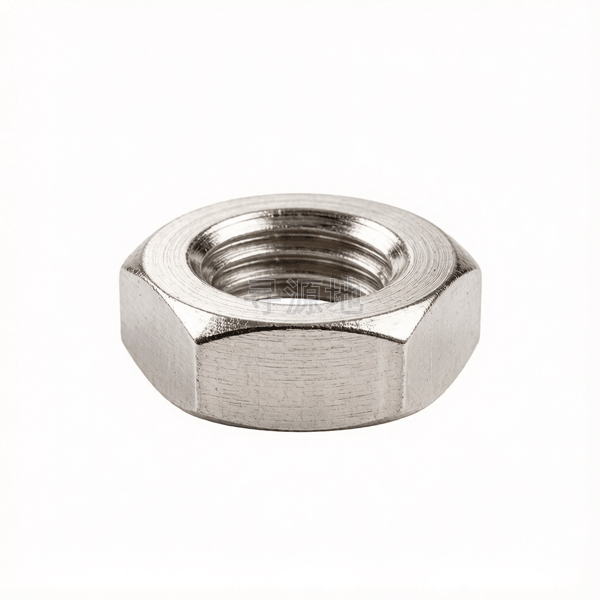

JIS B1181-1.3-1993

系列3粗制六角薄螺母表1-3

Regular hexagon thin nut,Class 3-Table 1-3

本标准已废止，现行替代版本为：JIS B1181-1.3-2009

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI	日标 JIS
GB/T 6172.1	ISO 4035	DIN 439	ASME B18.2.2	JIS B1181-1.3-1993

螺纹尺寸 d		M6	M7	M8	M10	M12	M14	M16	M18	M20	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52	M56	M60	M64	M68	M72	M76	M80	M85	M90	M95	M100	M105	M110	M115	M120	M125	M130
P	螺距	0.75	1	—	—	—	—	—	—	—	—	—	—	—	—	—	—	4.5	4.5	5	5	5.5	5.5	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6
s	对边宽度最大值	10	11	13	17	19	22	24	27	30	32	36	41	46	50	55	60	65	70	75	80	85	90	95	100	105	110	115	120	130	135	145	150	155	165	170	180	185
s	对边宽度最小值	9.4	10.3	12.3	16.3	18.2	21.2	23.2	26.2	29.2	31	35	40	45	49	53.8	58.8	63.8	68.8	73.8	78.8	83.6	88.6	93.6	98.6	103.6	108.6	113.6	118.6	128.4	133.4	143.4	148.4	153.4	163.4	168.4	178.4	183.2
e	max	11.5	12.7	15	19.6	21.9	25.4	27.7	31.2	34.6	37	41.6	47.3	53.1	57.7	63.5	69.3	75	80.8	86.5	92.4	98.1	104	110	115	121	127	133	139	150	156	167	173	179	191	196	208	214
k	头部厚度最大值	4.2	4.8	5.6	6.6	7.8	8.8	10.8	11.9	12.9	13.9	14.9	16.9	18.9	21	22	24	26	28	30	32.2	35.2	37.2	39.2	41.2	43.2	47.2	49.2	51.2	55.5	58.5	61.5	64.5	66.5	70.5	73.5	77.5	79.5
k	头部厚度最小值	3	3.6	4.4	5.4	6.2	7.2	9.2	10.1	11.1	12.1	13.1	15.1	17.1	19	20	22	24	26	28	29.8	32.8	34.8	36.8	38.8	40.8	44.8	46.8	48.8	52.5	55.5	58.5	61.5	63.5	67.5	70.5	74.5	76.5

该标准（JIS B1181-1.3-1993）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 / B级 (6H)

推荐性能等级04级; 05级; A2-035

表面处理规范镀锌钝化;发黑涂油;达克罗;本色酸洗

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：83

所属工业领域：紧固件配套

核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配

主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固

典型应用节点：

双螺母对顶防松锁死、传动丝杆轴端微调行程限位、狭窄空间固定

产品等级（精度）：A级 / B级 (6H)

常用材料与性能等级：04级; 05级; A2-035

对应国际/德标：GB/T 6172.1; DIN 439; ISO 4035; ASME B18.2.2

推荐表面防腐：镀锌钝化;发黑涂油;达克罗;本色酸洗

全流程工序步骤：

低碳钢线材 → 冷拔拔丝 → 冷镦机多工位切断成型扁平六角体 → 冲内孔 → 自动攻丝机攻内螺纹 → 清洗去毛刺 → 表面电镀处理 → 脱水烘干 → 装袋包装

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
