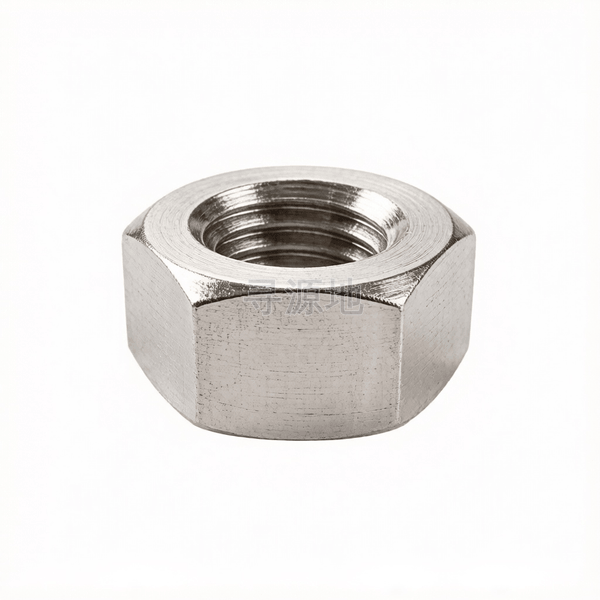

JIS B1181-2009

系列2半精制小六角螺母表2-2

Semi-finished small hexagon nut,Class 2-Table 2-2

本标准已废止，现行替代版本为：JIS B1181-2014

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI	日标 JIS
GB/T 6170	ISO 4032	DIN 934	ASME B18.2.2	JIS B1181-2009

螺纹尺寸 d		M8	M10	M12	M14	M16	M18	M20	M22	M24	M27	M30	M33	M36	M39
P	螺距	1.25	1.5	1.75	2	2	2.5	2.5	2.5	3	3	3.5	3.5	4	4
s	对边宽度最大值	12	14	17	19	22	24	27	30	32	36	41	46	50	55
s	对边宽度最小值	11.3	13.3	16.3	18.2	21.2	23.2	26.2	29.2	31	35	40	45	49	53.8
e	max	13.9	16.2	19.6	21.9	25.4	27.7	31.2	34.6	37	41.6	47.3	53.1	57.7	63.5
k	头部厚度最大值	6.5	8	10	11	13	15	16	18	19	22	24	26	29	31
k	头部厚度最小值	5.92	7.42	9.42	10.3	12.3	14.3	15.3	17.3	18.16	21.16	23.16	25.16	28.16	30

该标准（JIS B1181-2009）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (D≤16mm); B级 (D>16mm) (6H)

推荐性能等级6级; 8级; 10级; 12级; A2-70; A4-70

表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：83

所属工业领域：紧固件配套

核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配

主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固

典型应用节点：

配合相应强度外螺纹螺栓/螺柱实现强力夹紧，工业机械、工程结构通用锁紧

产品等级（精度）：A级 (D≤16mm); B级 (D>16mm) (6H)

常用材料与性能等级：6级; 8级; 10级; 12级; A2-70; A4-70

对应国际/德标：GB/T 6170; DIN 934; ISO 4032; ASME B18.2.2

推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色

全流程工序步骤：

冷镦合金盘条 → 球化退火 → 酸洗磷化 → 抽线 → 多工位螺母成型机剪切镦压六角坯 → 冲底孔 → 气动自动螺母攻牙机攻丝 → 淬火回火热处理(高强级) → 表面电镀/热镀锌 → 除氢 → 光学挑选机检验 → 包装

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
