日标平台标准档案编号：BJT-JIS-B1179-1.2-82A5
现行有效
JIS B1179-1.2-1994

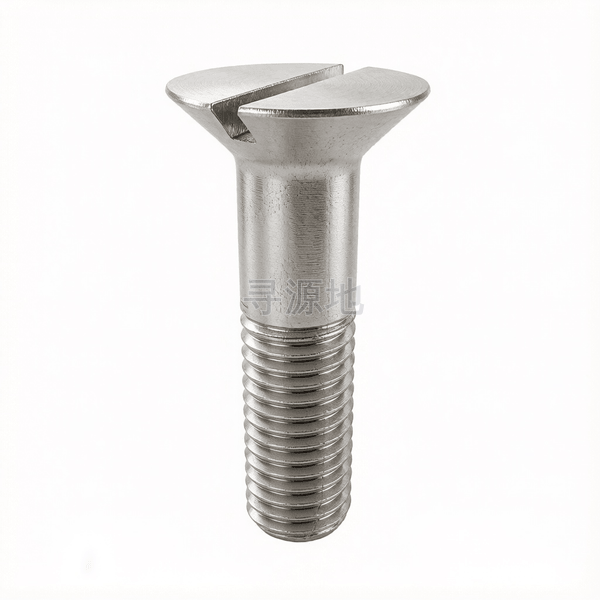

开槽沉头螺栓-粗制 表1-2
Slotted flat head bolt-Rough Table1-2
| 国标 GB | 国际 ISO | 德标 DIN | 日标 JIS |
|---|---|---|---|
| GB/T 77~80 | ISO 4026~4029 | DIN 913 | JIS B1179-1.2-1994 |
螺纹尺寸 d | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M30 | M36 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 | 3.5 | 4 |
| k | 头部厚度 最大值 | 5.7 | 6.7 | 7.2 | 7.7 | 8.2 | 8.8 | 13.6 | 14.4 | 17 | 19.7 |
| dk | 头部外径 最大值 | 20 | 24 | 27 | 30 | 33 | 36 | 36 | 39 | 48 | 57 |
| dk | 头部外径 最小值 | 18.7 | 22.7 | 25.7 | 28.7 | 31.4 | 34.4 | 34.4 | 37.4 | 46.4 | 55.1 |
| t | max | 2.9 | 2.9 | 4 | 4 | 4 | 5 | 5.5 | 5.5 | 6.5 | 7.6 |
| t | min | 2.1 | 2.1 | 3 | 3 | 3 | 4 | 4.5 | 4.5 | 5.5 | 6.4 |
| ds | max | 10.7 | 12.9 | 14.9 | 16.9 | 18.9 | 20.95 | 22.95 | 24.95 | 30.95 | 37.2 |
| ds | min | 9.8 | 11.75 | 13.75 | 15.75 | 17.75 | 19.65 | 21.65 | 23.65 | 29.65 | 35.6 |
| n | max | 2.25 | 2.25 | 3.25 | 3.25 | 3.25 | 4.3 | 4.3 | 4.3 | 5.3 | 6.3 |
| n | min | 2 | 2 | 3 | 3 | 3 | 4 | 4 | 4 | 5 | 6 |
| α | max | — | — | — | — | — | — | — | — | — | — |
| α | min | — | — | — | — | — | — | — | — | — | — |
该标准（JIS B1179-1.2-1994）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
表面处理规范氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：通用机械/装备制造
核心连接场景：机械设备装配、管道法兰、钢结构、汽车、船舶等各行业连接
主要功能用途：与螺母配合，通过螺纹夹紧力将两个或多个被连接件紧固为一体
典型应用节点：
传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80
推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
全流程工序步骤：
SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
