JIS B1173-2010

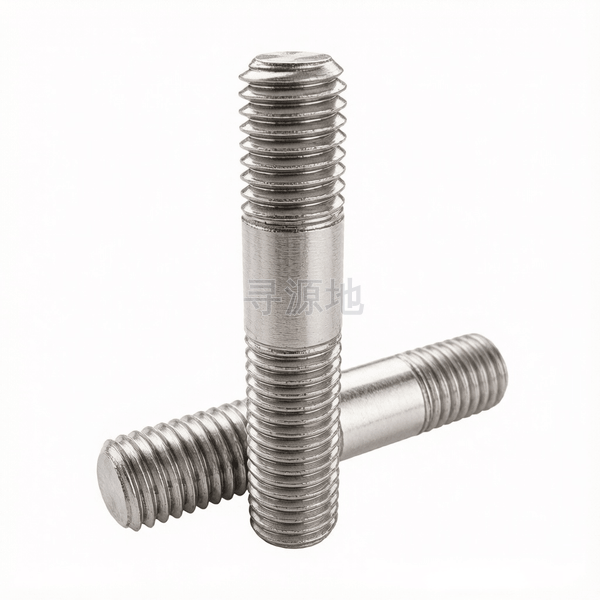

双头螺栓系列3(b1=2d，L≤125mm)

Double studs-Class 3(b1=2d，L≤125mm)

国标 GB	国际 ISO	德标 DIN	日标 JIS
GB/T 77~80	ISO 4026~4029	DIN 913	JIS B1173-2010

螺纹尺寸 d		M4	M5	M6	M8	M10	M12	M14	M16	M18	M20
P	螺距	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
b	max	15.4	17.6	20	24.5	29	33.5	38	42	47	51
b	min	14	16	18	22	26	30	34	38	42	46
b1	max	8.9	10.9	13.1	17.1	21.3	25.3	29.3	33.6	37.6	41.6
b1	min	8	10	12	16	20	24	28	32	36	40
ds	max	4	5	6	8	10	12	14	16	18	20
ds	min	3.82	4.82	5.82	7.78	9.78	11.73	13.73	15.73	17.73	19.6

该标准（JIS B1173-2010）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (6g 精密级)

推荐性能等级45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢

表面处理规范氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：84

所属工业领域：通用机械/装备制造

核心连接场景：机械设备装配、管道法兰、钢结构、汽车、船舶等各行业连接

主要功能用途：与螺母配合，通过螺纹夹紧力将两个或多个被连接件紧固为一体

典型应用节点：

传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定

产品等级（精度）：A级 (6g 精密级)

常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢

对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80

推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)

全流程工序步骤：

SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
