JIS B1171-3-1996

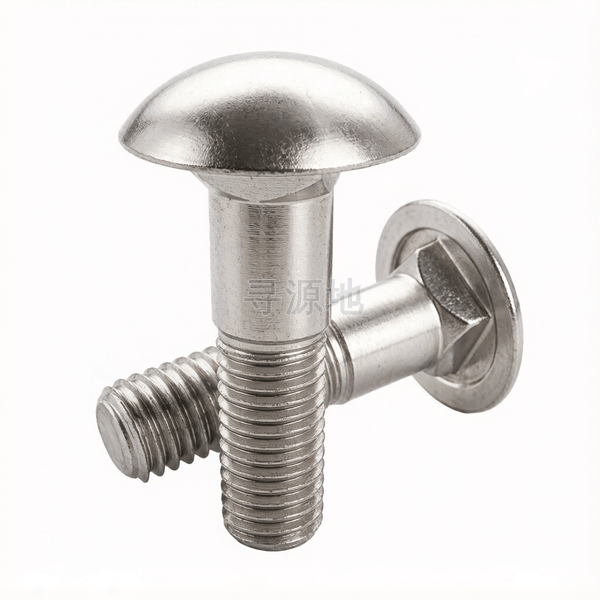

凹形半圆头矮方颈螺栓表3

Cup head square neck bolts with indentation-Table 3

国标 GB	国际 ISO	德标 DIN	日标 JIS
GB/T 77~80	ISO 4026~4029	DIN 913	JIS B1171-3-1996

螺纹尺寸 d		M5	M6	M8	M10	M12
P	螺距	0.8	1	1.25	1.5	1.75
s	对边宽度最大值	5.48	6.48	8.58	10.58	12.7
s	对边宽度最小值	4.52	5.52	7.42	9.42	11.3
e	对角宽最小值	5.9	7.2	9.6	12.2	14.7
k	头部厚度最大值	3.3	4.3	5.3	6.4	8.4
k	头部厚度最小值	2.7	3.7	4.7	5.6	7.6
dk	头部外径最大值	13.55	16.55	20.65	24.65	32.8
dk	头部外径最小值	12.45	15.45	19.35	23.35	31.2
r	过渡圆角最大值	0.6	0.7	0.9	1	1
t	槽深	0.6	0.7	0.9	1	1
d1	max	9	11	15	18	24
d1	min	8	10	14	17	23
ds	max	5.48	6.48	8.58	10.58	12.7
ds	min	4.48	5.35	7.19	9.03	10.86
k1	max	4	4	5	6	8
k1	min	3.4	3.4	4.4	5.4	7.2

该标准（JIS B1171-3-1996）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (6g 精密级)

推荐性能等级45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢

表面处理规范氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：84

所属工业领域：通用机械/装备制造

核心连接场景：机械设备装配、管道法兰、钢结构、汽车、船舶等各行业连接

主要功能用途：与螺母配合，通过螺纹夹紧力将两个或多个被连接件紧固为一体

典型应用节点：

传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定

产品等级（精度）：A级 (6g 精密级)

常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢

对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80

推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)

全流程工序步骤：

SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
