日标平台标准档案编号：BJT-JIS-B1171-2-8DBA
现行有效
JIS B1171-2-1996

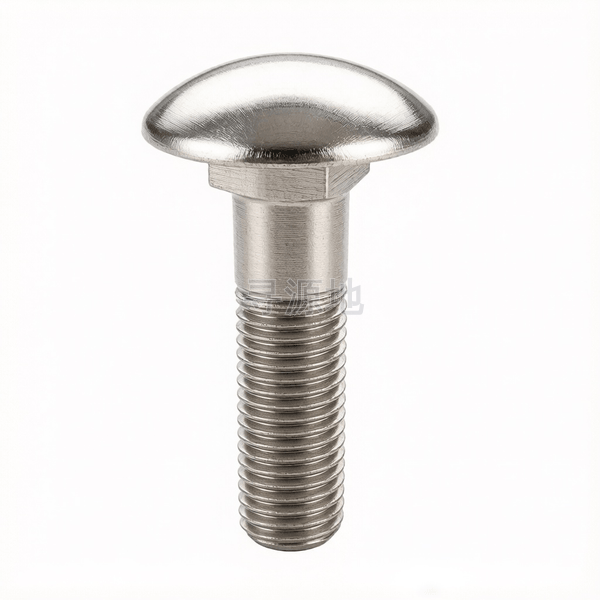

小半圆头矮方颈螺栓表2
Cup head square neck bolts with small head and short neck-Table 2
| 国标 GB | 国际 ISO | 德标 DIN | 日标 JIS |
|---|---|---|---|
| GB/T 77~80 | ISO 4026~4029 | DIN 913 | JIS B1171-2-1996 |
螺纹尺寸 d | M6 | M8 | M10 | M12 | M16 | M20 | |
|---|---|---|---|---|---|---|---|
| P | 螺距 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 |
| s | 对边宽度 最大值 | 6.48 | 8.58 | 10.58 | 12.7 | 16.7 | 20.84 |
| s | 对边宽度 最小值 | 5.88 | 7.85 | 9.85 | 11.82 | 15.82 | 19.79 |
| e | 对角宽 最小值 | 7.64 | 10.2 | 12.8 | 15.37 | 20.57 | 25.73 |
| k | 头部厚度 最大值 | 3.6 | 4.8 | 5.8 | 6.8 | 8.9 | 10.9 |
| k | 头部厚度 最小值 | 3 | 4 | 5 | 6 | 8 | 10 |
| dk | 头部外径 最大值 | 14.2 | 18 | 22.3 | 26.6 | 35 | 43 |
| r | 过渡圆角 最大值 | 0.5 | 0.8 | 0.8 | 1.2 | 1.2 | 1.6 |
| ds | max | 6 | 8 | 10 | 12 | 16 | 20 |
| ds | min | 5.35 | 7.19 | 9.03 | 10.86 | 14.7 | 18.38 |
| k1 | max | 3 | 3 | 4 | 4 | 5 | 5 |
| k1 | min | 2.4 | 2.4 | 3.2 | 3.2 | 4.2 | 4.2 |
该标准（JIS B1171-2-1996）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
表面处理规范氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：通用机械/装备制造
核心连接场景：机械设备装配、管道法兰、钢结构、汽车、船舶等各行业连接
主要功能用途：与螺母配合，通过螺纹夹紧力将两个或多个被连接件紧固为一体
典型应用节点：
传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80
推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
全流程工序步骤：
SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
