JIS B1170-2-2011

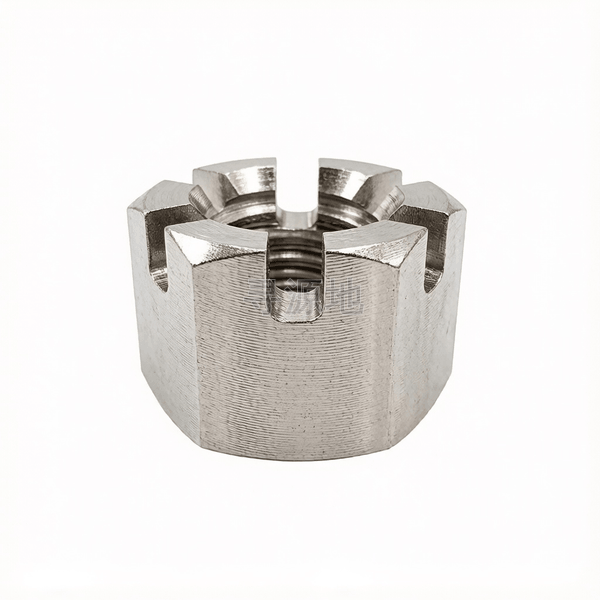

1型小六角开槽螺母表2

Type 1 medium small hexagon slotted nuts-Table 2

国标 GB	国际 ISO	德标 DIN	日标 JIS
GB/T 6178	ISO 7035	DIN 935	JIS B1170-2-2011

螺纹尺寸 d		M8	M10	M12	M14	M16	M18	M20	M22	M24
P	螺距	—	—	—	—	—	—	—	—	—
s	对边宽度最大值	12	14	17	19	22	24	27	30	32
s	对边宽度最小值	11.3	13.3	16.3	18.2	21.2	23.2	26.2	29.2	31
e	对角宽最小值	13.9	16.2	19.6	21.9	25.4	27.7	31.2	24.6	37
k	头部厚度最大值	9.5	12	15	16	19	21	22	26	27
k	头部厚度最小值	8.92	11.3	14.3	15.3	18.16	20.16	21.16	25.16	26.16
n	max	2.8	3.1	3.9	3.9	4.9	4.9	4.9	5.9	5.9
n	min	2.5	2.8	3.5	3.5	4.5	4.5	4.5	5.5	5.5
w	max	6.5	8	10	11	13	15	16	18	19
w	min	5.92	7.42	9.42	10.3	12.3	14.3	15.3	17.3	18.16

该标准（JIS B1170-2-2011）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 / B级

推荐性能等级8级; 10级

表面处理规范发黑;电镀蓝白锌;热浸镀锌;达克罗

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：83

所属工业领域：紧固件配套

核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配

主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固

典型应用节点：

配合螺栓穿孔插入开口销进行刚性防松，重型卡车轮毂轴承、起重吊钩回转轴锁死

产品等级（精度）：A级 / B级

常用材料与性能等级：8级; 10级

对应国际/德标：GB/T 6178; DIN 935; ISO 7035

推荐表面防腐：发黑;电镀蓝白锌;热浸镀锌;达克罗

全流程工序步骤：

盘条拔丝 → 冷镦下料成型螺母坯 → 冲孔 → 高精铣槽机铣开槽口 → 内螺纹攻丝 → 调质热处理 → 表面防腐处理 → 清洗包装
