日标平台标准档案编号：BJT-JIS-B1170-2-C0AA
已被 JIS B1170-2-2011 替代
替代新版：JIS B1170-2-2011→
JIS B1170-2-1994

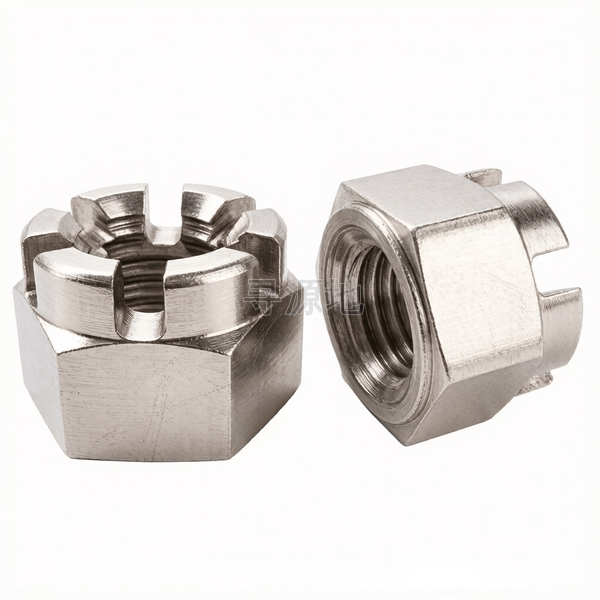

4型精制小六角开槽皇冠螺母-垫圈面表2
Type 4 fine small hexagon slotted nuts-washer faced-Table 2
本标准已废止，现行替代版本为：JIS B1170-2-2011
前往新版标准→
| 国标 GB | 国际 ISO | 德标 DIN | 日标 JIS |
|---|---|---|---|
| GB/T 6178 | ISO 7035 | DIN 935 | JIS B1170-2-1994 |
螺纹尺寸 d | M12 | M14 | M16 | M18 | M20 | M22 | M24 | |
|---|---|---|---|---|---|---|---|---|
| P | 螺距 | — | — | — | — | — | — | — |
| s | 对边宽度 最大值 | 17 | 19 | 22 | 24 | 27 | 30 | 32 |
| s | 对边宽度 最小值 | 16.75 | 18.65 | 21.65 | 23.65 | 26.65 | 29.65 | 31.6 |
| e | 对角宽 最小值 | 19.6 | 21.9 | 25.4 | 27.7 | 31.2 | 34.6 | 37 |
| k | 头部厚度 最大值 | 15 | 16 | 19 | 21 | 22 | 26 | 27 |
| k | 头部厚度 最小值 | 14.57 | 15.57 | 18.48 | 20.48 | 21.48 | 25.48 | 26.48 |
| d1 | 参数值 | 16 | 17 | 19 | 22 | 25 | 28 | 30 |
| n | max | 3.8 | 3.8 | 4.8 | 4.8 | 4.8 | 5.8 | 5.8 |
| n | min | 3.5 | 3.5 | 4.5 | 4.5 | 4.5 | 5.5 | 5.5 |
| w | max | 10 | 11 | 13 | 15 | 16 | 18 | 19 |
| w | min | 9.64 | 10.57 | 12.57 | 14.57 | 15.57 | 17.57 | 18.48 |
该标准（JIS B1170-2-1994）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 / B级
推荐性能等级8级; 10级
表面处理规范发黑;电镀蓝白锌;热浸镀锌;达克罗
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
配合螺栓穿孔插入开口销进行刚性防松，重型卡车轮毂轴承、起重吊钩回转轴锁死
生产制造工艺与质量控制
产品等级（精度）：A级 / B级
常用材料与性能等级：8级; 10级
对应国际/德标：GB/T 6178; DIN 935; ISO 7035
推荐表面防腐：发黑;电镀蓝白锌;热浸镀锌;达克罗
全流程工序步骤：
盘条拔丝 → 冷镦下料成型螺母坯 → 冲孔 → 高精铣槽机铣开槽口 → 内螺纹攻丝 → 调质热处理 → 表面防腐处理 → 清洗包装
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
