JIS B1170-2-1994

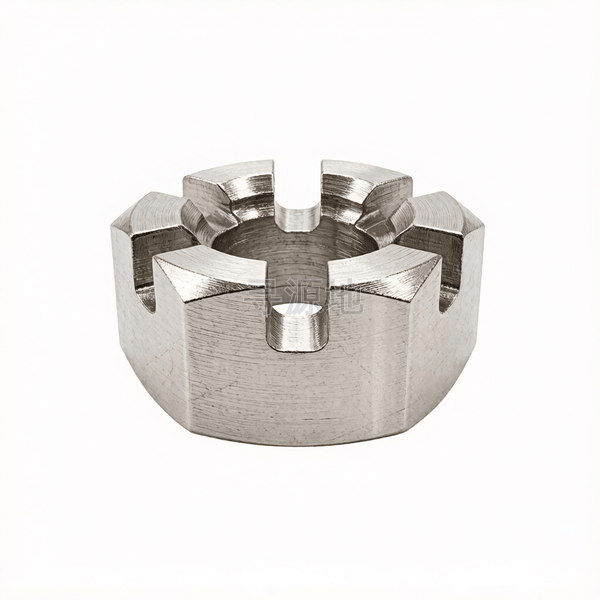

1型精制小六角开槽薄螺母表2

Type 1 fine small hexagon slotted thin nuts-Table 2

本标准已废止，现行替代版本为：JIS B1170-2-2011

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI	日标 JIS
GB/T 6172.1	ISO 4035	DIN 439	ASME B18.2.2	JIS B1170-2-1994

螺纹尺寸 d		M8	M10	M12	M14	M16	M18	M20	M22	M24
P	螺距	—	—	—	—	—	—	—	—	—
s	对边宽度最大值	12	14	17	19	22	24	27	30	32
s	对边宽度最小值	11.75	13.75	16.75	18.65	21.65	23.65	26.65	29.65	31.6
e	对角宽最小值	13.9	16.2	19.6	21.9	25.4	27.7	31.2	24.6	37
k	头部厚度最大值	8.2	8.2	10.2	11.2	13.2	13.2	13.2	13.2	14.2
k	头部厚度最小值	7.8	7.8	9.8	10.8	12.8	12.8	12.8	12.8	13.8
n	max	2.75	3.05	3.8	3.8	4.8	4.8	4.8	5.8	5.8
n	min	2.5	2.8	3.5	3.5	4.5	4.5	4.5	5.5	5.5
w	max	4.5	4.5	6	7	8	8	8	8	9
w	min	4.2	4.2	5.7	6.64	7.64	7.64	7.64	7.64	8.64

该标准（JIS B1170-2-1994）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 / B级 (6H)

推荐性能等级04级; 05级; A2-035

表面处理规范镀锌钝化;发黑涂油;达克罗;本色酸洗

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：83

所属工业领域：紧固件配套

核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配

主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固

典型应用节点：

双螺母对顶防松锁死、传动丝杆轴端微调行程限位、狭窄空间固定

产品等级（精度）：A级 / B级 (6H)

常用材料与性能等级：04级; 05级; A2-035

对应国际/德标：GB/T 6172.1; DIN 439; ISO 4035; ASME B18.2.2

推荐表面防腐：镀锌钝化;发黑涂油;达克罗;本色酸洗

全流程工序步骤：

低碳钢线材 → 冷拔拔丝 → 冷镦机多工位切断成型扁平六角体 → 冲内孔 → 自动攻丝机攻内螺纹 → 清洗去毛刺 → 表面电镀处理 → 脱水烘干 → 装袋包装
