日标平台标准档案编号：BJT-JIS-B1170-2-1015
已被 JIS B1170-2-2011 替代
替代新版：JIS B1170-2-2011→
JIS B1170-2-1994

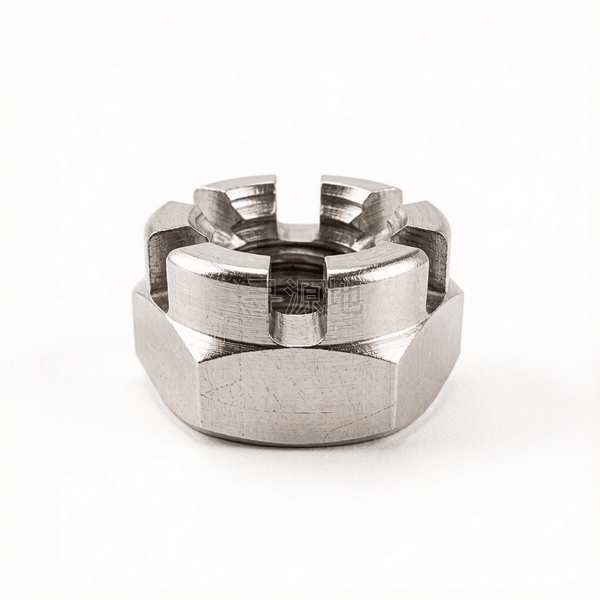

2型精制小六角开槽皇冠薄螺母表2
Type 2 fine small hexagon slotted thin nuts-Table 2
本标准已废止，现行替代版本为：JIS B1170-2-2011
前往新版标准→
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI | 日标 JIS |
|---|---|---|---|---|
| GB/T 6172.1 | ISO 4035 | DIN 439 | ASME B18.2.2 | JIS B1170-2-1994 |
螺纹尺寸 d | M14 | M16 | M18 | M20 | M22 | M24 | |
|---|---|---|---|---|---|---|---|
| P | 螺距 | — | — | — | — | — | — |
| s | 对边宽度 最大值 | 19 | 22 | 24 | 27 | 30 | 32 |
| s | 对边宽度 最小值 | 18.65 | 21.65 | 23.65 | 26.65 | 29.65 | 31.6 |
| e | 对角宽 最小值 | 21.9 | 25.4 | 27.7 | 31.2 | 34.6 | 37 |
| k | 头部厚度 最大值 | 11.2 | 13.2 | 13.2 | 13.2 | 13.2 | 14.2 |
| k | 头部厚度 最小值 | 10.8 | 12.8 | 12.8 | 12.8 | 12.8 | 13.8 |
| d1 | 参数值 | 17 | 19 | 22 | 25 | 28 | 30 |
| n | max | 3.8 | 4.8 | 4.8 | 4.8 | 5.8 | 5.8 |
| n | min | 3.5 | 4.5 | 4.5 | 4.5 | 5.5 | 5.5 |
| w | max | 7 | 8 | 8 | 8 | 8 | 9 |
| w | min | 6.64 | 7.64 | 7.64 | 7.64 | 7.64 | 8.64 |
该标准（JIS B1170-2-1994）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 / B级 (6H)
推荐性能等级04级; 05级; A2-035
表面处理规范镀锌钝化;发黑涂油;达克罗;本色酸洗
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
双螺母对顶防松锁死、传动丝杆轴端微调行程限位、狭窄空间固定
生产制造工艺与质量控制
产品等级（精度）：A级 / B级 (6H)
常用材料与性能等级：04级; 05级; A2-035
对应国际/德标：GB/T 6172.1; DIN 439; ISO 4035; ASME B18.2.2
推荐表面防腐：镀锌钝化;发黑涂油;达克罗;本色酸洗
全流程工序步骤：
低碳钢线材 → 冷拔拔丝 → 冷镦机多工位切断成型扁平六角体 → 冲内孔 → 自动攻丝机攻内螺纹 → 清洗去毛刺 → 表面电镀处理 → 脱水烘干 → 装袋包装
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
