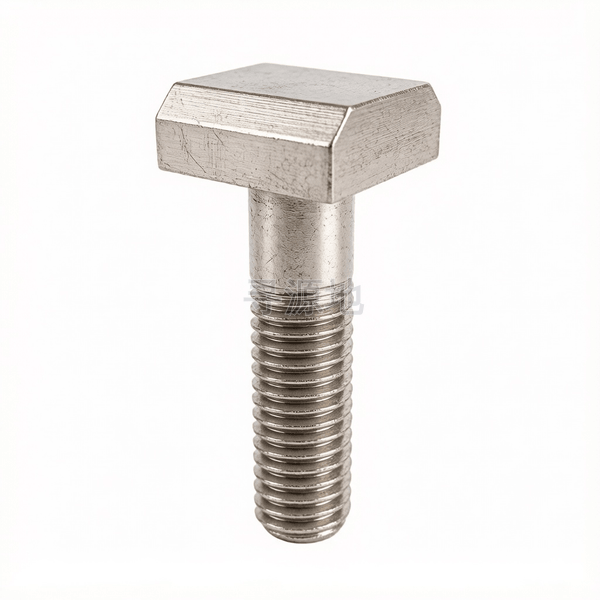

JIS B1166-2009

T型槽用螺栓

T-slot bolts

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI	日标 JIS
GB/T 5783	ISO 4017	DIN 933	ASME B18.2.1	JIS B1166-2009

螺纹尺寸 d		M4	M5	M6	M8	M10	M12	M16	M20	M24	M30	M36	M42	M48
P	螺距	0.7	0.8	1	1.25	1.5	1.75	2	2.5	3	3.5	4	4.5	5
s	对边宽度最大值	9.29	10.29	13.35	15.35	18.35	22.42	28.42	34.5	43.5	53.6	64.6	75.6	85.7
s	对边宽度最小值	8.71	9.71	12.65	14.65	17.65	21.58	27.58	33.5	42.5	52.4	63.4	74.4	84.4
k	头部厚度最大值	2.7	4.24	6.29	6.29	7.29	8.29	10.29	14.35	18.35	23.42	28.42	32.5	36.5
k	头部厚度最小值	2.3	3.76	5.71	5.71	6.71	7.71	9.71	13.65	17.65	22.58	27.58	31.5	35.5
c	倒角高最大值	1	1.6	1.6	1.6	2.5	2.5	2.5	2.5	4	6	6	6	6
r	过渡圆角最大值	0.3	0.3	0.5	0.5	0.8	0.8	1.2	1.2	1.6	1.6	2	2	2
ds	max	4	5	6	8	10	12	16	20	24	30	36	42	48
ds	min	3.82	4.82	5.82	7.78	9.78	11.73	15.73	19.67	23.67	29.67	35.61	41.61	47.61

该标准（JIS B1166-2009）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级/B级 (GB/T 5783或同等标准)

推荐性能等级4.8; 8.8; 10.9; A2-70

表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：84

所属工业领域：通用机械/装备制造

核心连接场景：机械设备装配、管道法兰、钢结构、汽车、船舶等各行业连接

主要功能用途：与螺母配合，通过螺纹夹紧力将两个或多个被连接件紧固为一体

典型应用节点：

通用机械设备组装、管道支架固定、机加工零件通孔对夹锁紧

产品等级（精度）：A级/B级 (GB/T 5783或同等标准)

常用材料与性能等级：4.8; 8.8; 10.9; A2-70

对应国际/德标：DIN 933; ISO 4017; ASME B18.2.1; GB/T 5783

推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑

全流程工序步骤：

盘条退火 → 酸洗拔丝 → 多工位冷镦切六角 → 滚丝搓牙 → 网带炉调质淬火回火 → 表面电镀/热浸锌 → 除氢退脆 → 全检包装入库

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
