日标平台标准档案编号：BJT-JIS-B1163-1C10
现行有效
JIS B1163-2009

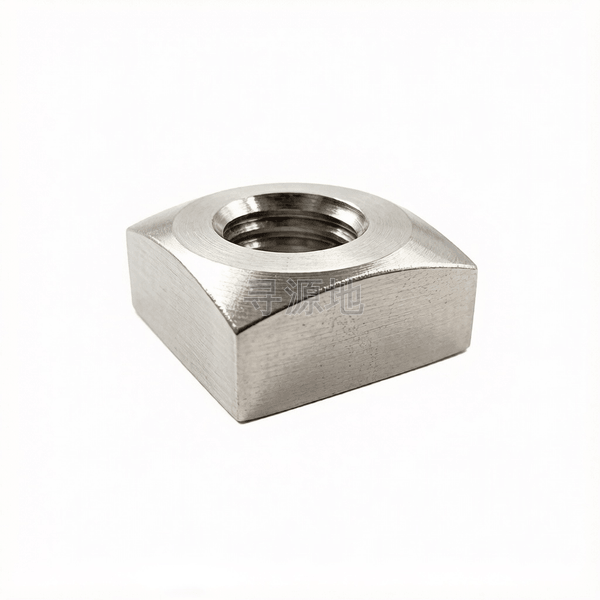

精制四方螺母
Finished square nuts
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI | 日标 JIS |
|---|---|---|---|---|
| GB/T 6170 | ISO 4032 | DIN 934 | ASME B18.2.2 | JIS B1163-2009 |
螺纹尺寸 d | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 |
| s | 对边宽度 最大值 | 5.5 | 7 | 8 | 10 | 13 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 |
| s | 对边宽度 最小值 | 5.3 | 6.8 | 7.8 | 9.8 | 12.75 | 16.75 | 18.65 | 21.65 | 23.65 | 26.65 | 29.65 | 31.6 | 35.6 |
| e | 对角宽 最小值 | 7.8 | 9.9 | 11.3 | 14.1 | 18.4 | 24 | 26.9 | 31.1 | 33.9 | 38.2 | 42.4 | 45.3 | 50.9 |
| k | 头部厚度 最大值 | 2.4 | 3.2 | 4 | 5 | 6.5 | 8 | 10 | 11 | 13 | 15 | 16 | 18 | 19 |
| k | 头部厚度 最小值 | 2.15 | 2.9 | 3.7 | 4.7 | 6.14 | 7.64 | 9.64 | 10.57 | 12.57 | 14.57 | 15.57 | 17.57 | 18.48 |
该标准（JIS B1163-2009）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (D≤16mm); B级 (D>16mm) (6H)
推荐性能等级6级; 8级; 10级; 12级; A2-70; A4-70
表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
配合相应强度外螺纹螺栓/螺柱实现强力夹紧，工业机械、工程结构通用锁紧
生产制造工艺与质量控制
产品等级（精度）：A级 (D≤16mm); B级 (D>16mm) (6H)
常用材料与性能等级：6级; 8级; 10级; 12级; A2-70; A4-70
对应国际/德标：GB/T 6170; DIN 934; ISO 4032; ASME B18.2.2
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色
全流程工序步骤：
冷镦合金盘条 → 球化退火 → 酸洗磷化 → 抽线 → 多工位螺母成型机剪切镦压六角坯 → 冲底孔 → 气动自动螺母攻牙机攻丝 → 淬火回火热处理(高强级) → 表面电镀/热镀锌 → 除氢 → 光学挑选机检验 → 包装
