JIS B1125-4-1995

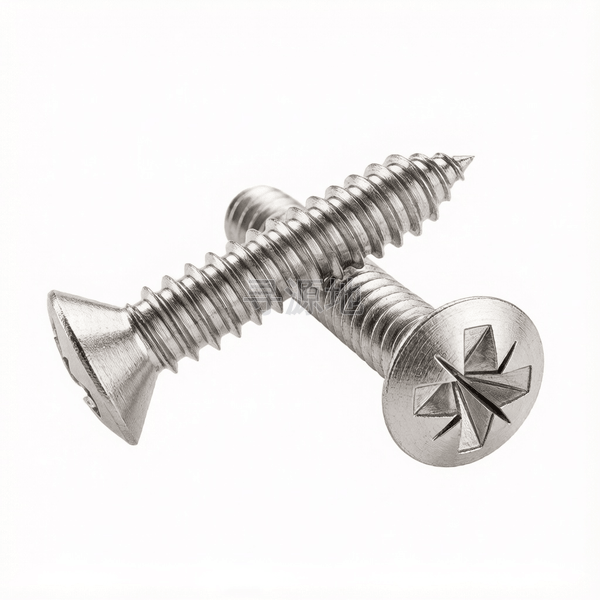

米字槽(Z型)半沉头自攻螺钉表4
Cross recessed raised countersunk head with type Z tapping screws-Table 4
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI | 日标 JIS |
|---|---|---|---|---|
| GB/T 845~847 | ISO 7049 | DIN 7981 | ASME B18.6.4 | JIS B1125-4-1995 |
螺纹尺寸 d | ST2.9 | ST3.5 | ST3.9 | ST4.2 | ST4.8 | |
|---|---|---|---|---|---|---|
| P | 螺距 | — | — | — | — | — |
| k | 头部厚度 最大值 | 1.7 | 2.35 | 2.5 | 2.6 | 2.8 |
| dk | 头部外径 最大值 | 5.5 | 7.3 | 7.7 | 8.4 | 9.3 |
| dk | 头部外径 最小值 | 5.2 | 6.9 | 7.2 | 8 | 8.9 |
| d | 大径 最大值 | 3 | 3.6 | 4 | 4.3 | 4.9 |
| d | 大径 最小值 | 2.86 | 3.42 | 3.82 | 4.12 | 4.72 |
| t | max | 2.1 | 2.7 | 2.75 | 3.05 | 3.35 |
| t | min | 1.8 | 2.25 | 2.3 | 2.6 | 2.9 |
| d1 | max | 2.08 | 2.51 | 2.77 | 2.95 | 3.43 |
| d1 | min | 1.98 | 2.38 | 2.62 | 2.8 | 3.28 |
| f | 参数值 | 0.7 | 0.8 | 0.9 | 1 | 1.2 |
| M | 参数值 | 3.3 | 4.7 | 4.8 | 5.1 | 5.4 |
| No. | 参数值 | 1 | 2 | 2 | 2 | 2 |
该标准（JIS B1125-4-1995）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (成型自攻级)
推荐性能等级渗碳淬火 (表面硬度≥560HV, 芯部270~390HV); 410不锈钢; 304
表面处理规范镀蓝白锌;镀彩锌;黑锌;环保镀镍;达克罗
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：建筑装修/家具
核心连接场景：薄板连接、家具装配、电器外壳固定、石膏板安装
主要功能用途：在预制孔或薄板中自行攻出内螺纹，实现可拆卸连接，适用于金属薄板、塑料及木质件
典型应用节点：
白色家电钣金装配、控制机箱薄板搭接、仪器仪表塑料壳体紧固、室内装修型材固定
生产制造工艺与质量控制
产品等级（精度）：A级 (成型自攻级)
常用材料与性能等级：渗碳淬火 (表面硬度≥560HV, 芯部270~390HV); 410不锈钢; 304
对应国际/德标：DIN 7981; DIN 7982; ISO 7049; ASME B18.6.4; GB/T 845~847
推荐表面防腐：镀蓝白锌;镀彩锌;黑锌;环保镀镍;达克罗
全流程工序步骤：
优质碳钢盘条退火 → 微拉拔 → 双模三冲冷镦头部十字槽/梅花槽 → 高速搓丝搓制尖尾螺纹 → 可控气氛渗碳热处理淬火回火 → 滚镀锌/钝化封闭 → 除氢烘烤(防氢脆断裂) → 打头扭力抽检 → 全自动装袋装盒
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
