JIS B1125-3-2003

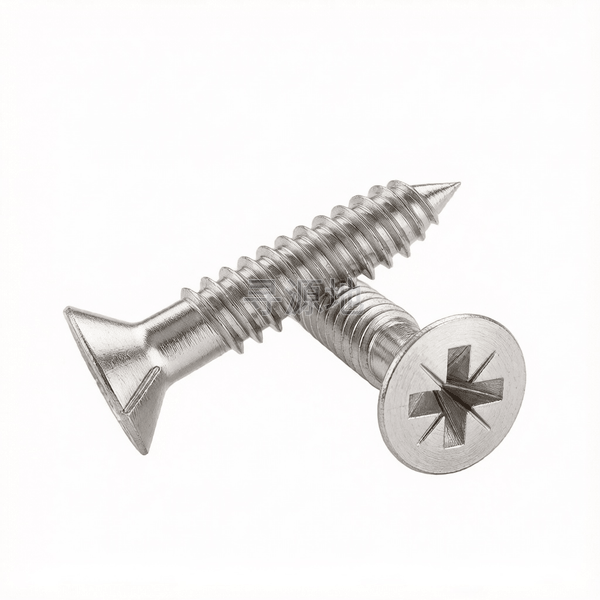

米字槽(Z型)沉头带筋双螺纹自攻螺钉表3
Cross recessed countersunk head with tendons double thread tapping screws-Table 3
本标准已废止，现行替代版本为：JIS B1125-3-2015
前往新版标准→
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI | 日标 JIS |
|---|---|---|---|---|
| GB/T 845~847 | ISO 7049 | DIN 7981 | ASME B18.6.4 | JIS B1125-3-2003 |
螺纹尺寸 d | ST3 | ST3.5 | ST3.8 | ST4.2 | |
|---|---|---|---|---|---|
| P | 螺距 | 1.2 | 1.4 | 1.4 | 1.4 |
| h | 高度/厚度 | 0.4 | 0.4 | 0.4 | 0.4 |
| k | 头部厚度 | 3.5 | 3.7 | 3.7 | 4 |
| dk | 头部外径 最大值 | 7.3 | 7.3 | 7.3 | 7.8 |
| dk | 头部外径 最小值 | 6.8 | 6.8 | 6.8 | 7.3 |
| d | 大径 最大值 | 3.15 | 3.6 | 3.9 | 4.3 |
| d | 大径 最小值 | 2.96 | 3.42 | 3.72 | 4.12 |
| a | 末端距 最大值 | 1.2 | 1.4 | 1.4 | 1.4 |
| t | max | 2.2 | 2.5 | 2.5 | 2.5 |
| t | min | 1.75 | 2.05 | 2.05 | 2.05 |
| d1 | max | 2.18 | 2.51 | 2.67 | 2.95 |
| d1 | min | 2.08 | 2.38 | 2.52 | 2.8 |
| M | 参数值 | 4.3 | 4.6 | 4.6 | 4.6 |
| No. | 参数值 | 2 | 2 | 2 | 2 |
该标准（JIS B1125-3-2003）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (成型自攻级)
推荐性能等级渗碳淬火 (表面硬度≥560HV, 芯部270~390HV); 410不锈钢; 304
表面处理规范镀蓝白锌;镀彩锌;黑锌;环保镀镍;达克罗
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：建筑装修/家具
核心连接场景：薄板连接、家具装配、电器外壳固定、石膏板安装
主要功能用途：在预制孔或薄板中自行攻出内螺纹，实现可拆卸连接，适用于金属薄板、塑料及木质件
典型应用节点：
白色家电钣金装配、控制机箱薄板搭接、仪器仪表塑料壳体紧固、室内装修型材固定
生产制造工艺与质量控制
产品等级（精度）：A级 (成型自攻级)
常用材料与性能等级：渗碳淬火 (表面硬度≥560HV, 芯部270~390HV); 410不锈钢; 304
对应国际/德标：DIN 7981; DIN 7982; ISO 7049; ASME B18.6.4; GB/T 845~847
推荐表面防腐：镀蓝白锌;镀彩锌;黑锌;环保镀镍;达克罗
全流程工序步骤：
优质碳钢盘条退火 → 微拉拔 → 双模三冲冷镦头部十字槽/梅花槽 → 高速搓丝搓制尖尾螺纹 → 可控气氛渗碳热处理淬火回火 → 滚镀锌/钝化封闭 → 除氢烘烤(防氢脆断裂) → 打头扭力抽检 → 全自动装袋装盒
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
