JIS B1125-2-2015

十字槽(H型)喇叭头自攻螺钉表2

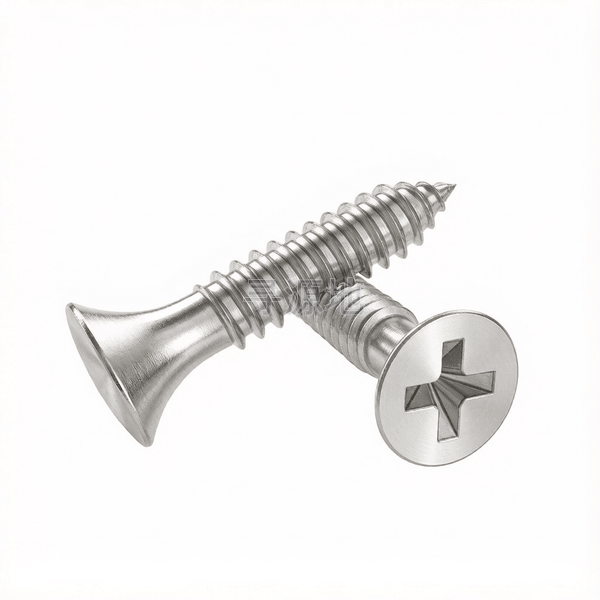

Cross recessed trumpet head with type H tapping screws-Table 2

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI	日标 JIS
GB/T 845~847	ISO 7049	DIN 7981	ASME B18.6.4	JIS B1125-2-2015

螺纹尺寸 d		ST3.8	ST4.2	ST4.5	ST4.8
P	螺距	2.5	2.8	2.8	2.8
k	头部厚度	4	4.5	5	5
dk	头部外径最大值	8.3	8.7	8.7	9
dk	头部外径最小值	7.8	8.2	8.2	8.5
r	过渡圆角	5.5	5.5	5.5	6
d	大径最大值	3.95	4.35	4.65	4.95
d	大径最小值	3.7	4.1	4.4	4.7
t	max	3	3	3	3.3
t	min	2.5	2.5	2.5	2.8
d1	max	2.4	2.72	3	3.1
d1	min	2.2	2.52	2.8	2.9
M	参数值	5	5	5	5.3
No.	参数值	2	2	2	2

该标准（JIS B1125-2-2015）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (成型自攻级)

推荐性能等级渗碳淬火 (表面硬度≥560HV, 芯部270~390HV); 410不锈钢; 304

表面处理规范镀蓝白锌;镀彩锌;黑锌;环保镀镍;达克罗

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：78

所属工业领域：建筑装修/家具

核心连接场景：薄板连接、家具装配、电器外壳固定、石膏板安装

主要功能用途：在预制孔或薄板中自行攻出内螺纹，实现可拆卸连接，适用于金属薄板、塑料及木质件

典型应用节点：

白色家电钣金装配、控制机箱薄板搭接、仪器仪表塑料壳体紧固、室内装修型材固定

产品等级（精度）：A级 (成型自攻级)

常用材料与性能等级：渗碳淬火 (表面硬度≥560HV, 芯部270~390HV); 410不锈钢; 304

对应国际/德标：DIN 7981; DIN 7982; ISO 7049; ASME B18.6.4; GB/T 845~847

推荐表面防腐：镀蓝白锌;镀彩锌;黑锌;环保镀镍;达克罗

全流程工序步骤：

优质碳钢盘条退火 → 微拉拔 → 双模三冲冷镦头部十字槽/梅花槽 → 高速搓丝搓制尖尾螺纹 → 可控气氛渗碳热处理淬火回火 → 滚镀锌/钝化封闭 → 除氢烘烤(防氢脆断裂) → 打头扭力抽检 → 全自动装袋装盒

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
