JIS B1124-2.1-2003

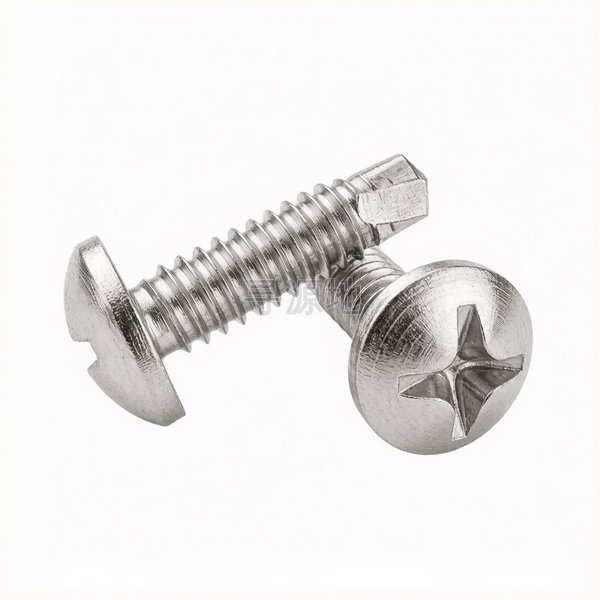

十字槽(H型)圆头钻尾自攻螺钉表2.1

Cross recessed round head with type H self-drilling and tapping screws-Table 2.1

国标 GB	国际 ISO	德标 DIN	日标 JIS
GB/T 15856	ISO 15480	DIN 7504	JIS B1124-2.1-2003

螺纹尺寸 d		ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3
P	螺距	1.1	1.3	1.4	1.6	1.8	1.8
k	头部厚度最大值	2.4	2.6	3.1	3.7	4	4.6
k	头部厚度最小值	2.15	2.35	2.8	3.4	3.7	4.3
dk	头部外径最大值	5.6	7	8	9.5	11	12
dk	头部外径最小值	5.3	6.64	7.64	9.14	10.57	11.57
r	过渡圆角最小值	0.1	0.1	0.2	0.2	0.25	0.25
da	过渡圆径最大值	3.5	4.1	4.9	5.6	6.3	7.3
a	末端距最大值	1.1	1.3	1.4	1.6	1.8	1.8
t	max	1.8	1.9	2.4	2.9	3.1	3.6
t	min	1.4	1.4	1.9	2.4	2.6	3.1
Drilling	plate thickness max	1.9	2.25	3	4.4	5.25	6
Drilling	plate thickness min	0.7	0.7	1.75	1.75	1.75	2
M	参数值	3	3.9	4.4	4.9	6.4	6.9
No.	参数值	1	2	2	2	3	3
z	min	6.25	6.65	8.7	9.3	11	12

该标准（JIS B1124-2.1-2003）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (钻尾成型级)

推荐性能等级渗碳淬火 (表面硬度≥560HV, 芯部270~390HV); 410马氏体不锈钢

表面处理规范镀蓝白锌;镀彩锌;多层复合防腐涂层(耐盐雾500~1000h);达克罗

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：77

所属工业领域：建筑装修

核心连接场景：彩钢瓦固定、轻钢龙骨安装、夹芯板拼接、薄钢板连接

主要功能用途：无需预钻孔，一次完成钻孔与攻丝，用于薄钢板、彩钢板及轻钢构件的快速连接

典型应用节点：

彩钢板屋面及墙面直钻固定、轻钢别墅薄壁龙骨拼装、钢结构C型檩条与幕墙挂件快装

产品等级（精度）：A级 (钻尾成型级)

常用材料与性能等级：渗碳淬火 (表面硬度≥560HV, 芯部270~390HV); 410马氏体不锈钢

对应国际/德标：DIN 7504 (K/N/P型); ISO 15480; GB/T 15856

推荐表面防腐：镀蓝白锌;镀彩锌;多层复合防腐涂层(耐盐雾500~1000h);达克罗

全流程工序步骤：

1022A碳钢盘条退火 → 轻拉拔 → 多工位冷镦头部槽型/六角面 → 夹打模高速冲剪钻尾刀刃 → 高速搓丝成型 → 网带炉渗碳淬火与低温回火 → 表面电镀锌或特种防腐涂层 → 除氢退脆烘烤 → 钻孔攻速破坏性抽检 → 组装华司垫片 → 包装入库
