日标平台标准档案编号：BJT-JIS-B1124-2-F2EC
现行有效
JIS B1124-2-2021

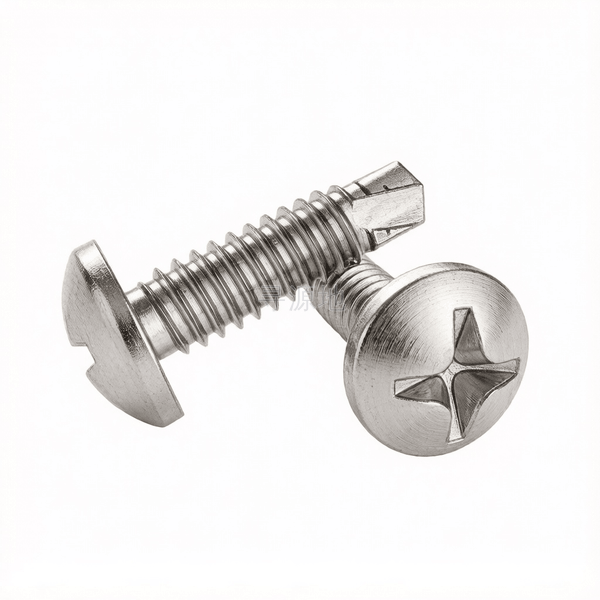

十字槽(H型)圆头钻尾自攻螺钉 图2
Cross recessed round head with type H self-drilling and tapping screws-Table 2
| 国标 GB | 国际 ISO | 德标 DIN | 日标 JIS |
|---|---|---|---|
| GB/T 15856 | ISO 15480 | DIN 7504 | JIS B1124-2-2021 |
螺纹尺寸 d | ST2.9 | ST3.5 | ST4.2 | ST4.8 | ST5.5 | ST6.3 | |
|---|---|---|---|---|---|---|---|
| P | 螺距 | 1.1 | 1.3 | 1.4 | 1.6 | 1.8 | 1.8 |
| k | 头部厚度 最大值 | 2.4 | 2.6 | 3.1 | 3.7 | 4 | 4.6 |
| k | 头部厚度 最小值 | 2.15 | 2.35 | 2.8 | 3.4 | 3.7 | 4.3 |
| dk | 头部外径 最大值 | 5.6 | 7 | 8 | 9.5 | 11 | 12 |
| dk | 头部外径 最小值 | 5.3 | 6.64 | 7.64 | 9.14 | 10.57 | 11.57 |
| r | 过渡圆角 最小值 | 0.1 | 0.1 | 0.2 | 0.2 | 0.25 | 0.25 |
| da | 过渡圆径 最大值 | 3.5 | 4.1 | 4.9 | 5.6 | 6.3 | 7.3 |
| a | 末端距 最大值 | 1.1 | 1.3 | 1.4 | 1.6 | 1.8 | 1.8 |
| t | max | 1.8 | 1.9 | 2.4 | 2.9 | 3.1 | 3.6 |
| t | min | 1.4 | 1.4 | 1.9 | 2.4 | 2.6 | 3.1 |
| Drilling | plate thickness max | 1.9 | 2.25 | 3 | 4.4 | 5.25 | 6 |
| Drilling | plate thickness min | 0.7 | 0.7 | 1.75 | 1.75 | 1.75 | 2 |
| M | 参数值 | 3 | 3.9 | 4.4 | 4.9 | 6.4 | 6.9 |
| No. | 参数值 | 1 | 2 | 2 | 2 | 3 | 3 |
| z | min | 6.25 | 6.65 | 8.7 | 9.3 | 11 | 12 |
该标准（JIS B1124-2-2021）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (钻尾成型级)
推荐性能等级渗碳淬火 (表面硬度≥560HV, 芯部270~390HV); 410马氏体不锈钢
表面处理规范镀蓝白锌;镀彩锌;多层复合防腐涂层(耐盐雾500~1000h);达克罗
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：建筑装修
核心连接场景：彩钢瓦固定、轻钢龙骨安装、夹芯板拼接、薄钢板连接
主要功能用途：无需预钻孔，一次完成钻孔与攻丝，用于薄钢板、彩钢板及轻钢构件的快速连接
典型应用节点：
彩钢板屋面及墙面直钻固定、轻钢别墅薄壁龙骨拼装、钢结构C型檩条与幕墙挂件快装
生产制造工艺与质量控制
产品等级（精度）：A级 (钻尾成型级)
常用材料与性能等级：渗碳淬火 (表面硬度≥560HV, 芯部270~390HV); 410马氏体不锈钢
对应国际/德标：DIN 7504 (K/N/P型); ISO 15480; GB/T 15856
推荐表面防腐：镀蓝白锌;镀彩锌;多层复合防腐涂层(耐盐雾500~1000h);达克罗
全流程工序步骤：
1022A碳钢盘条退火 → 轻拉拔 → 多工位冷镦头部槽型/六角面 → 夹打模高速冲剪钻尾刀刃 → 高速搓丝成型 → 网带炉渗碳淬火与低温回火 → 表面电镀锌或特种防腐涂层 → 除氢退脆烘烤 → 钻孔攻速破坏性抽检 → 组装华司垫片 → 包装入库
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
