JIS B1116-7-2009

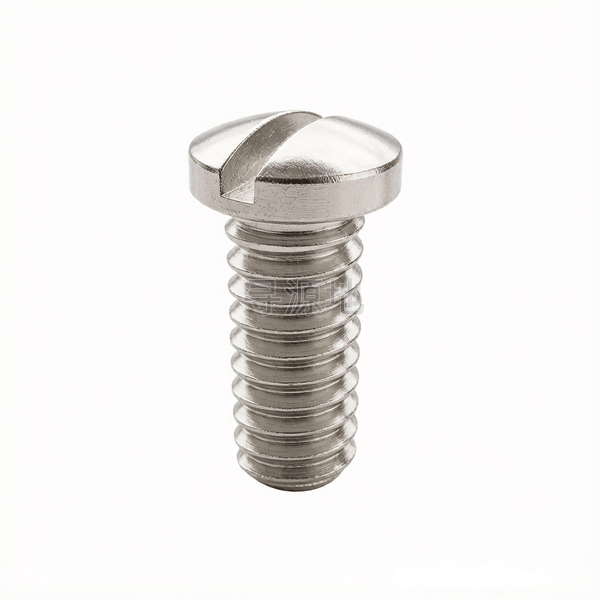

1型精密机械用开槽球面圆柱头螺钉表7

Type 1 slotting round cheese head screws for fine mechanics-Table 7

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI	日标 JIS
GB/T 818	ISO 7045	DIN 7985	ASME B18.6.3	JIS B1116-7-2009

螺纹尺寸 d		M1.2	M1.4	M1.6	M2	M2.2	M2.5
P	螺距	0.25	0.3	0.35	0.4	0.45	0.45
k	头部厚度最大值	0.45	0.45	0.45	0.58	0.58	0.68
k	头部厚度最小值	0.4	0.4	0.4	0.5	0.5	0.6
dk	头部外径最大值	1.85	2.05	2.35	3.05	3.35	3.85
dk	头部外径最小值	1.7	1.9	2.2	2.8	3.1	3.6
r	过渡圆角最大值	0.05	0.05	0.05	0.05	0.05	0.05
t	max	0.45	0.45	0.55	0.58	0.68	0.68
t	min	0.35	0.35	0.45	0.42	0.52	0.52
f	参数值	0.2	0.2	0.3	0.3	0.4	0.4
n	max	0.4	0.4	0.4	0.5	0.5	0.7
n	min	0.32	0.32	0.32	0.4	0.4	0.6

该标准（JIS B1116-7-2009）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (6g 精密级)

推荐性能等级4.8; 8.8; A2-70; 黄铜

表面处理规范镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：77

所属工业领域：通用机械/电子

核心连接场景：机械零件紧固、电器装配、仪器仪表、家具连接

主要功能用途：旋入预制螺纹孔或与螺母配合，实现零件间的可拆卸紧固连接

典型应用节点：

家用电器内部构件连接、配电箱元器件螺栓固定、仪表仪器小五金紧固

产品等级（精度）：A级 (6g 精密级)

常用材料与性能等级：4.8; 8.8; A2-70; 黄铜

对应国际/德标：DIN 7985; ISO 7045; ASME B18.6.3; GB/T 818

推荐表面防腐：镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化

全流程工序步骤：

碳钢/不锈钢线材 → 冷拔精密抽线 → 高速冷镦打头冲槽 → 高速搓丝成型螺纹 → 清洗脱脂 → 调质热处理(8.8级) → 表面滚镀钝化封孔 → 烘干 → 筛选装箱

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
