JIS B1116-4-2009

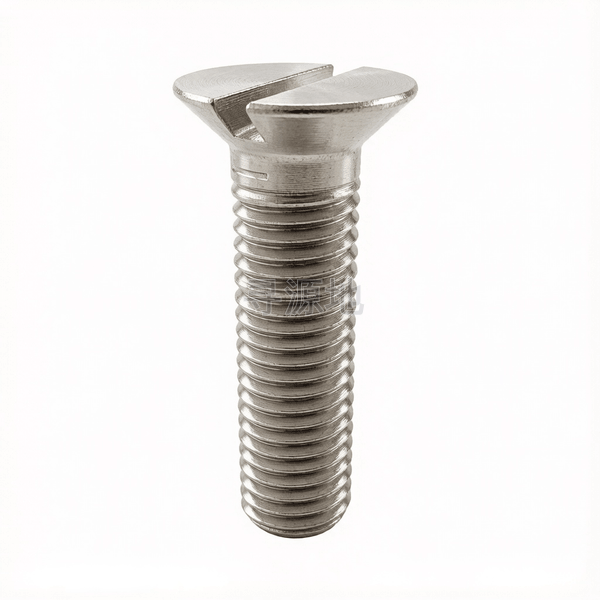

3型精密机械用开槽沉头螺钉表4

Type 3 slotting countersunk head screws for fine mechanics-Table 4

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI	日标 JIS
GB/T 819.1	ISO 7046-1	DIN 965	ASME B18.6.3	JIS B1116-4-2009

螺纹尺寸 d		M1	M1.2	M1.4	M1.6	M2	M2.2	M2.5
P	螺距	0.25	0.25	0.3	0.35	0.4	0.45	0.45
k	头部厚度最大值	0.5	0.5	0.7	0.8	0.9	1	1.1
k	头部厚度最小值	0.45	0.45	0.65	0.75	0.82	0.92	1.02
dk	头部外径最大值	1.85	2.05	2.55	2.85	3.55	3.85	4.35
dk	头部外径最小值	1.7	1.9	2.4	2.7	3.3	3.6	4.1
t	max	0.35	0.35	0.45	0.45	0.58	0.68	0.68
t	min	0.25	0.25	0.35	0.35	0.42	0.52	0.52
n	max	0.4	0.4	0.4	0.4	0.5	0.5	0.7
n	min	0.32	0.32	0.32	0.32	0.4	0.4	0.6

该标准（JIS B1116-4-2009）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (6g 精密级)

推荐性能等级4.8; 8.8; A2-70; 黄铜

表面处理规范镀蓝白锌;镀彩锌;镀镍;镀黑锌;本色酸洗钝化

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：77

所属工业领域：通用机械/电子

核心连接场景：机械零件紧固、电器装配、仪器仪表、家具连接

主要功能用途：旋入预制螺纹孔或与螺母配合，实现零件间的可拆卸紧固连接

典型应用节点：

电器机柜合页铰链安装、电子设备外面板齐平固定、铝合金门窗五金件装配

产品等级（精度）：A级 (6g 精密级)

常用材料与性能等级：4.8; 8.8; A2-70; 黄铜

对应国际/德标：DIN 965; ISO 7046-1; ASME B18.6.3; GB/T 819.1

推荐表面防腐：镀蓝白锌;镀彩锌;镀镍;镀黑锌;本色酸洗钝化

全流程工序步骤：

低碳钢/黄铜线材 → 轻拉调直 → 双模三冲冷镦沉头冲压十字槽型 → 高速搓丝机搓牙 → 调质热处理(高强级) → 表面电镀/钝化处理 → 烘干去水 → 装袋装盒
