JIS B1111-1-2006

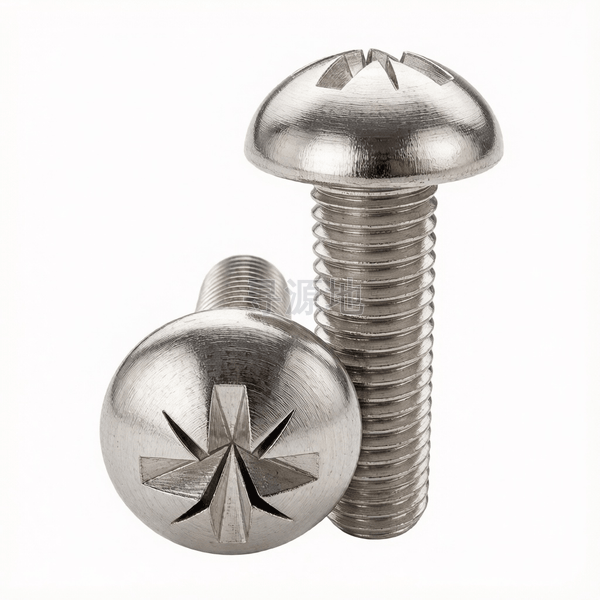

米字槽(Z型)盘头螺钉表1

Pan head screws with type Z cross recess-Table 1

本标准已废止，现行替代版本为：JIS B1111-1-2017

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI	日标 JIS
GB/T 818	ISO 7045	DIN 7985	ASME B18.6.3	JIS B1111-1-2006

螺纹尺寸 d		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M8	M10
P	螺距	0.35	0.4	0.45	0.5	0.6	0.7	0.8	1	1.25	1.5
k	头部厚度最大值	1.3	1.6	2.1	2.4	2.6	3.1	3.7	4.6	6	7.5
k	头部厚度最小值	1.16	1.46	1.96	2.26	2.46	2.92	3.52	4.3	5.7	7.14
dk	头部外径最大值	3.2	4	5	5.6	7	8	9.5	12	16	20
dk	头部外径最小值	2.9	3.7	4.7	5.3	6.64	7.64	9.14	11.57	15.57	19.48
r	过渡圆角最小值	0.1	0.1	0.1	0.1	0.1	0.2	0.2	0.25	0.4	0.4
da	过渡圆径最大值	2	2.6	3.1	3.6	4.1	4.7	5.7	6.8	9.2	11.2
t	max	0.9	1.42	1.5	1.75	1.93	2.34	2.74	3.46	4.5	5.69
t	min	0.65	1.17	1.25	1.5	1.48	1.89	2.29	3.03	4.05	5.24
M	参数值	1.6	2.1	2.6	2.8	3.9	4.3	4.7	6.7	8.8	9.9
No.	参数值	0	0	1	1	2	2	2	3	4	4

该标准（JIS B1111-1-2006）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (6g 精密级)

推荐性能等级4.8; 8.8; A2-70; 黄铜

表面处理规范镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：77

所属工业领域：通用机械/电子

核心连接场景：机械零件紧固、电器装配、仪器仪表、家具连接

主要功能用途：旋入预制螺纹孔或与螺母配合，实现零件间的可拆卸紧固连接

典型应用节点：

家用电器内部构件连接、配电箱元器件螺栓固定、仪表仪器小五金紧固

产品等级（精度）：A级 (6g 精密级)

常用材料与性能等级：4.8; 8.8; A2-70; 黄铜

对应国际/德标：DIN 7985; ISO 7045; ASME B18.6.3; GB/T 818

推荐表面防腐：镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化

全流程工序步骤：

碳钢/不锈钢线材 → 冷拔精密抽线 → 高速冷镦打头冲槽 → 高速搓丝成型螺纹 → 清洗脱脂 → 调质热处理(8.8级) → 表面滚镀钝化封孔 → 烘干 → 筛选装箱

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
