JIS A5508-9-2009

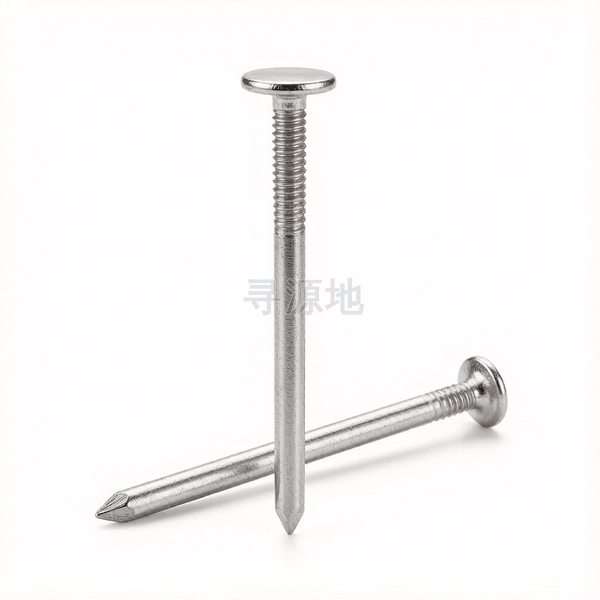

细杆平头钉表9

Slender rod flat head nail-Table 9

螺纹尺寸 d		Φ1.7	Φ1.93	Φ2.03	Φ2.51	Φ2.87	Φ3.25	Φ3.43	Φ3.76	Φ4.11
k	头部厚度	0.35	0.4	0.5	0.75	0.9	1.1	1.1	1.2	1.3
dk	头部外径最大值	5.26	6.12	6.12	7.44	8.29	8.71	9.61	10.48	11.35
dk	头部外径最小值	4.3	5	5	5.9	6.79	6.95	7.87	8.58	9.29
d	大径最大值	1.75	2.03	2.13	2.61	2.97	3.35	3.53	3.86	4.21
d	大径最小值	1.65	1.83	1.93	2.41	2.77	3.15	3.33	3.66	4.01

该标准（JIS A5508-9-2009）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级通用机械标准级

推荐性能等级优质碳钢 4.8/8.8; 304不锈钢

表面处理规范镀蓝白锌;镀彩锌;发黑浸油;本色清洗钝化

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：54

所属工业领域：其他紧固件

核心连接场景：通用工业装配

主要功能用途：紧固件连接

典型应用节点：

机电设备各类零部件配套安装紧固、工业管路定位支承、日常机修维护备件

产品等级（精度）：通用机械标准级

常用材料与性能等级：优质碳钢 4.8/8.8; 304不锈钢

对应国际/德标：参照国家标准及行业规范

推荐表面防腐：镀蓝白锌;镀彩锌;发黑浸油;本色清洗钝化

全流程工序步骤：

原材料线材/卷带检验 → 冷拔拉丝或开卷校平 → 冷镦/冲压成型或数控加工 → 清洗去油去毛刺 → 表面热处理(按需) → 表面电镀防腐处理 → 全检包装入库

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
