JIS A5508-4-2005

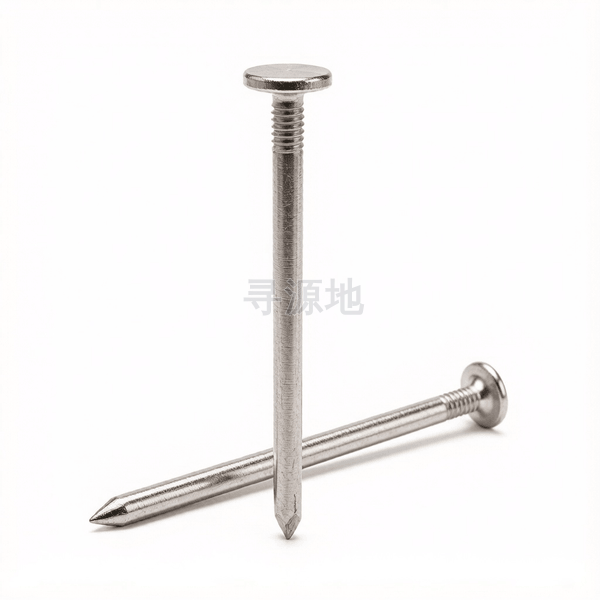

平头钉 表4
Flat headed nails-Table 4
本标准已废止，现行替代版本为：JIS A5508-4-2009
前往新版标准→
螺纹尺寸 d | Φ1.83 | Φ2.03 | Φ2.51 | Φ2.87 | Φ3.33 | Φ3.76 | Φ4.11 | Φ4.88 | Φ5.26 | Φ5.74 | Ф6.2 | Φ6.65 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| k | 头部厚度 | 0.8 | 0.9 | 1.1 | 1.3 | 1.5 | 1.7 | 1.9 | 2.2 | 2.4 | 2.6 | 2.9 | 3.1 |
| dk | 头部外径 最大值 | 4.81 | 5.68 | 6.99 | 7.44 | 7.85 | 8.71 | 9.61 | 11.34 | 12.24 | 13.1 | 13.97 | 14.84 |
| dk | 头部外径 最小值 | 3.93 | 4.64 | 5.71 | 6.08 | 6.43 | 7.13 | 7.87 | 9.28 | 10.02 | 10.72 | 11.43 | 12.14 |
| d | 大径 最大值 | 1.88 | 2.13 | 2.61 | 2.97 | 3.43 | 3.86 | 4.21 | 4.98 | 5.36 | 5.84 | 6.3 | 6.75 |
| d | 大径 最小值 | 1.78 | 1.93 | 2.41 | 2.77 | 3.23 | 3.66 | 4.01 | 4.78 | 5.16 | 5.64 | 6.1 | 6.55 |
该标准（JIS A5508-4-2005）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级通用机械标准级
推荐性能等级优质碳钢 4.8/8.8; 304不锈钢
表面处理规范镀蓝白锌;镀彩锌;发黑浸油;本色清洗钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：其他紧固件
核心连接场景：通用工业装配
主要功能用途：紧固件连接
典型应用节点：
机电设备各类零部件配套安装紧固、工业管路定位支承、日常机修维护备件
生产制造工艺与质量控制
产品等级（精度）：通用机械标准级
常用材料与性能等级：优质碳钢 4.8/8.8; 304不锈钢
对应国际/德标：参照国家标准及行业规范
推荐表面防腐：镀蓝白锌;镀彩锌;发黑浸油;本色清洗钝化
全流程工序步骤：
原材料线材/卷带检验 → 冷拔拉丝或开卷校平 → 冷镦/冲压成型或数控加工 → 清洗去油去毛刺 → 表面热处理(按需) → 表面电镀防腐处理 → 全检包装入库
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
