建筑平台标准档案编号：BJT-JG-JG-T-5057.23-C8A5
现行有效
JG/T 5057.23-1995

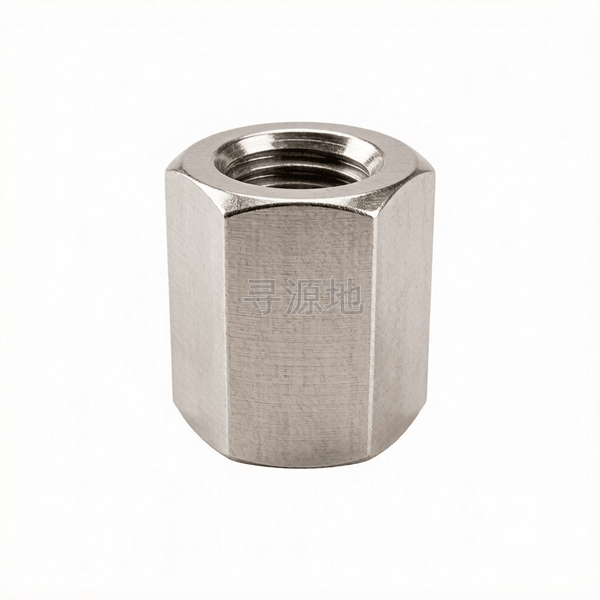

建筑机械与设备 高强度六角厚螺母
Construction machinery and equipment High strength hexagon thick nuts
| 国标 GB | 美标 ASME/ANSI |
|---|---|
| GB/T 1229 | ASME B18.2.2 Heavy Hex |
螺纹尺寸 d | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 | M33 | M36 | M39 | M42 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3.5 | 3.5 | 4 | 4 | 4.5 |
| s | 对边宽度 最大值 | 18 | 21 | 24 | 27 | 30 | 34 | 36 | 41 | 46 | 50 | 55 | 60 | 65 |
| s | 对边宽度 最小值 | 17.73 | 20.67 | 23.67 | 26.16 | 29.16 | 33 | 35 | 40 | 45 | 49 | 53.8 | 58.8 | 63.8 |
| e | 对角宽 最小值 | 20.03 | 23.35 | 26.75 | 29.56 | 32.95 | 37.29 | 39.55 | 45.2 | 50.85 | 55.37 | 60.79 | 66.44 | 72.02 |
| k | 头部厚度 最大值 | 18 | 22 | 25 | 28 | 32 | 35 | 38 | 42 | 48 | 52 | 55 | 60 | 65 |
| k | 头部厚度 最小值 | 17.16 | 21.16 | 24.16 | 27.16 | 30.4 | 33.4 | 36.4 | 40.4 | 46.4 | 51.1 | 53.1 | 59.1 | 63.1 |
该标准（JG/T 5057.23-1995）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (精密级)
推荐性能等级2H; 10级; 12级; 10H
表面处理规范磷化涂油;发黑浸油;达克罗;热浸镀锌
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：建筑
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
石油化工高温高压管道法兰、核电承压容器大螺柱成对紧固、高层钢构厚板连接
生产制造工艺与质量控制
产品等级（精度）：A级 (精密级)
常用材料与性能等级：2H; 10级; 12级; 10H
对应国际/德标：ASME B18.2.2 Heavy Hex; ASTM A194 2H; GB/T 1229
推荐表面防腐：磷化涂油;发黑浸油;达克罗;热浸镀锌
全流程工序步骤：
45号钢/42CrMo棒料 → 中频感应加热下料锻造或特大吨位冷镦 → 车修倒角与平面 → 专用大扭矩攻丝机攻牙 → 整体淬火高温回火热处理 → 表面磷化涂油或热浸镀锌 → 超声波探伤抽检 → 木箱包装
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
