JB/ZQ4444-1997

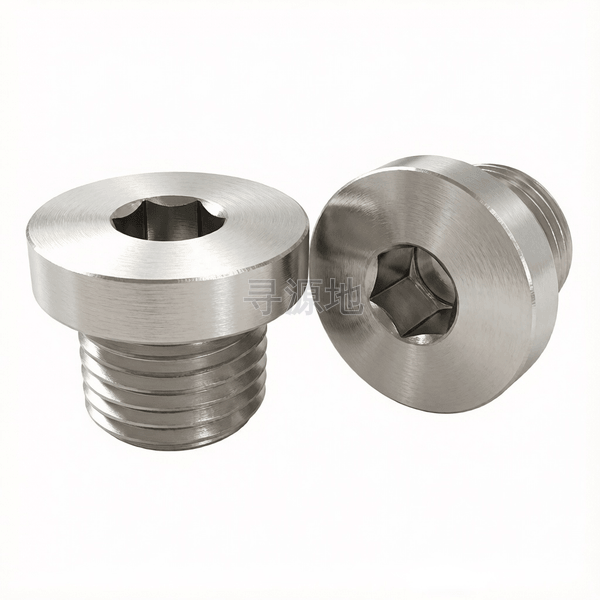

内六角螺塞（PN=31.5MPa）

Hexagon socket pipe plugs with shoulder and parallel thread

本标准已废止，现行替代版本为：JB/ZQ4444-2006

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI
JB/ZQ4444-1997	ISO 4762	DIN 912	ASME B18.3

螺纹尺寸 d		M8	M10	M12	M14	M16	M18	M20	M22	M24	M26	M27	M30	M33	M36	M38	M39	M42	M45	M48	M52	M56	M60	M64
P	螺距	1	1	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	2	—	2	—	1.5	2	—	—	—	—	2	2	2
s	对边宽度最大值	4.15	5.15	5.65	5.65	8.19	8.19	10.19	10.19	11.23	11.23	11.23	16.23	16.23	18.23	18.23	18.23	21.275	21.275	24.275	24.275	32.33	32.33	32.33
s	对边宽度最小值	4.03	5.03	5.53	5.53	8.04	8.04	10.04	10.04	11.05	11.05	11.05	16.05	16.05	18.05	18.05	18.05	21.065	21.065	24.065	24.065	32.08	32.08	32.08
e	对角宽最小值	4.6	5.7	6.9	6.9	9.2	9.2	11.4	11.4	13.7	13.7	13.7	19.4	19.4	21.7	21.7	21.7	25.2	25.2	27.4	27.4	36.6	36.6	36.6
dk	头部外径最大值	14	14	17	19	21	23	25	27	29	31	32	36	40	42	44	46	50	52	55	60	64	68	72
dk	头部外径最小值	13.57	13.57	16.57	18.48	20.48	22.48	24.48	26.48	28.48	30.38	31.38	35.38	39.38	41.38	43.38	45.38	49.38	51.26	54.26	59.26	63.26	67.26	71.26
l	公称长度	11	11	15	15	15	16	18	18	18	20	20	20	21	21	21	21	21	21	21	21	25	25	25
t	min	3.5	5	7	7	7.5	7.5	7.5	7.5	7.5	9	9	9	9	10.5	10.5	10.5	10.5	10.5	10.5	10.5	14	14	14
L1	max	8.2	8.2	12.2	12.2	12.2	12.2	14.2	14.2	14.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	20.2	20.2	20.2
L1	min	7.8	7.8	11.8	11.8	11.8	11.8	13.8	13.8	13.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	19.8	19.8	19.8

该标准（JB/ZQ4444-1997）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (6g 精密级)

推荐性能等级8.8; 10.9; 12.9; A2-70; A4-80

表面处理规范氧化发黑浸油;达克罗涂覆;电镀蓝白锌;环保镀镍;本色钝化

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：44

所属工业领域：重型机械

核心连接场景：通用工业装配

主要功能用途：紧固件连接

典型应用节点：

自动化工装夹具、五金冲压模具、机床主轴箱体、高精度液压泵阀深沉孔安装

产品等级（精度）：A级 (6g 精密级)

常用材料与性能等级：8.8; 10.9; 12.9; A2-70; A4-80

对应国际/德标：DIN 912; ISO 4762; ASME B18.3; GB/T 70.1

推荐表面防腐：氧化发黑浸油;达克罗涂覆;电镀蓝白锌;环保镀镍;本色钝化

全流程工序步骤：

SCM435/40Cr合金线材 → 球化退火 → 酸洗磷化 → 精拉拔 → 多工位冷镦切断成型圆柱头与六角孔 → 滚丝搓牙 → 连续网带式保护气氛调质淬火回火 → 表面发黑或达克罗防腐 → 除氢防脆 → 全自动影像筛选机检测 → 定重装盒
