JB/ZQ 4342-2006

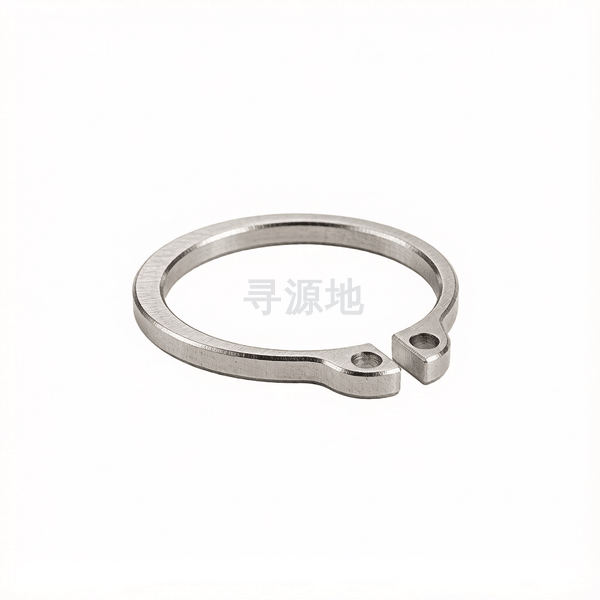

重型轴用弹性挡圈

Elastic retaining ring for heavy axle

国标 GB	德标 DIN
JB/ZQ 4342-2006	DIN 471

螺纹尺寸 d		Φ15	Φ16	Φ17	Φ18	Φ20	Φ22	Φ24	Φ25	Φ28	Φ30	Φ32	Φ34	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50	Φ52	Φ55	Φ58	Φ60	Φ65	Φ70	Φ75	Φ80	Φ85	Φ90	Φ100
h	max	1.5	1.5	1.5	1.5	1.5	1.75	1.75	1.75	2	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	3	3	3	3	3	4	4	4	4	4	4	4
h	min	1.44	1.44	1.44	1.44	1.44	1.69	1.69	1.69	1.93	1.93	1.93	1.93	2.43	2.43	2.43	2.43	2.43	2.43	2.92	2.92	2.92	2.92	2.92	3.9	3.9	3.9	3.9	3.9	3.9	3.9
d	大径最大值	13.9	14.8	15.8	16.6	18.63	20.63	22.41	23.41	26.11	28.11	29.81	31.75	32.45	35.45	36.89	38.89	41.89	44.89	46.19	48.19	51.26	54.26	56.26	61.26	65.96	70.96	74.96	79.96	85.04	95.04
d	大径最小值	13.44	14.34	15.34	16.14	18.08	20.08	21.78	22.78	25.48	27.48	29.18	31	31.7	34.7	35.6	37.6	40.6	43.6	44.9	46.9	49.7	52.7	54.7	59.7	64.4	69.4	73.4	78.4	83.2	93.2
b1	max	4.8	5	5	5.1	5.5	6	6.3	6.4	6.5	6.5	6.5	6.6	6.7	6.8	7	7.2	7.5	7.8	8	8.2	8.5	8.8	9	9.3	9.5	9.7	9.8	10	10.2	10.5
d1	min	2	2	2	2	2	2	2	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	3	3	3	3	3.5	3.5	3.5

该标准（JB/ZQ 4342-2006）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级高精冲压定型级

推荐性能等级65Mn; 60Si2MnA (淬硬硬度 44~51HRC); 不锈钢

表面处理规范表面磷化涂防锈油;氧化发黑浸油;达克罗涂层

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：55

所属工业领域：重型机械

核心连接场景：轴承轴向固定、轴端零件限位、孔内零件定位

主要功能用途：卡入轴/孔的沟槽中，限制零件轴向位移，防止轴承或套筒窜动

典型应用节点：

传动轴齿轮与轴承轴向卡槽限位、液压缸活塞限位锁死、销轴两端防轴向脱出

产品等级（精度）：高精冲压定型级

常用材料与性能等级：65Mn; 60Si2MnA (淬硬硬度 44~51HRC); 不锈钢

对应国际/德标：GB/T 893 (孔用); GB/T 894 (轴用); DIN 471; DIN 472; DIN 6799

推荐表面防腐：表面磷化涂防锈油;氧化发黑浸油;达克罗涂层

全流程工序步骤：

优质高碳弹簧钢带开卷 → 多工位精密级进模高速冲裁下料 → 超声波清洗除油 → 保护气氛网带炉淬火定型与回火 → 表面防锈磷化发黑 → 浸润脱水防锈油 → 弹性闭合疲劳抽检 → 成串穿线或纸盒包装

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
