机械平台标准档案编号：BJT-JB-JB-ZQ-4179-286E
现行有效
JB/ZQ 4179-2006

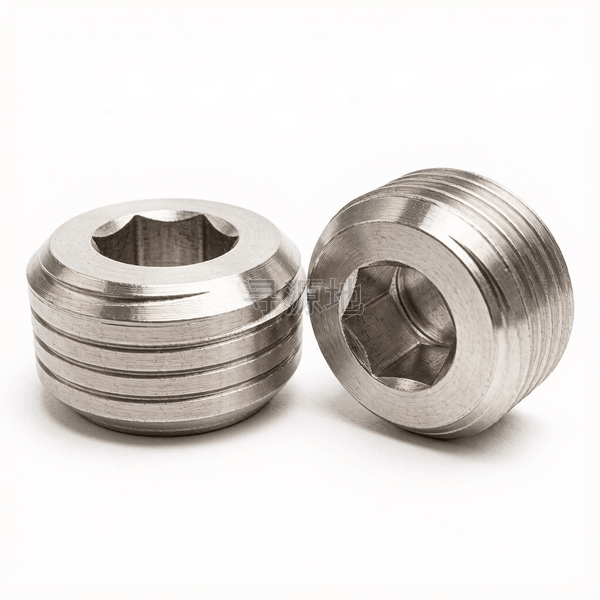

55°非密封管螺纹内六角螺塞
Hexagon socket plug with 55° non-sealed pipe thread
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| JB/ZQ 4179-2006 | ISO 4026~4029 | DIN 913 |
螺纹尺寸 d | G1 | G2 | G1/2 | G1/4 | G1/8 | G3/4 | G3/8 | G1-1/2 | G1-1/4 | |
|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 11 | 11 | 14 | 19 | 28 | 14 | 19 | 11 | 11 |
| H | 高度/厚度 | 12 | 22 | 10 | 10 | 8 | 12 | 10 | 20 | 18 |
| s | 对边宽度 | 17 | 32 | 10 | 7 | 5 | 12 | 8 | 24 | 22 |
| e | 对角宽 最小值 | 19.4 | 36.6 | 11.4 | 8 | 5.7 | 13.7 | 9.2 | 27.4 | 25.2 |
| t | min | 6 | 13 | 5 | 5 | 4 | 6 | 5 | 11.5 | 11.5 |
该标准（JB/ZQ 4179-2006）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
表面处理规范氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：重型机械
核心连接场景：通用工业装配
主要功能用途：紧固件连接
典型应用节点：
传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80
推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
全流程工序步骤：
SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
