机械平台标准档案编号：BJT-JB-JB-ZQ-4010-4155
现行有效
JB/ZQ 4010-2006

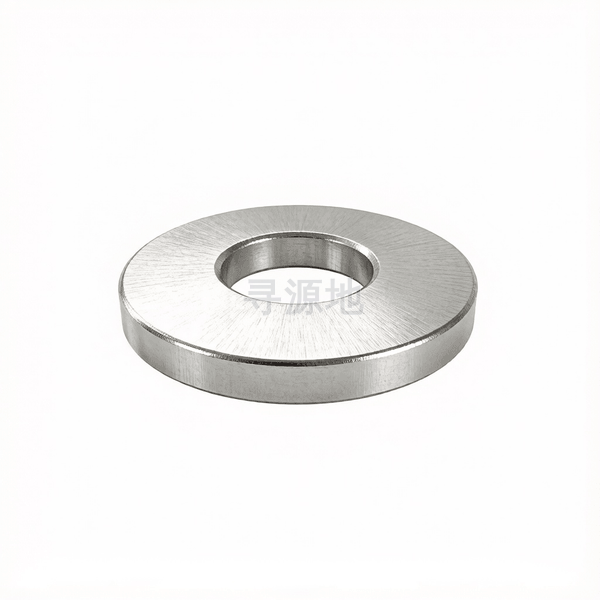

碟形弹簧垫圈
Disc spring washers
| 国标 GB | 德标 DIN |
|---|---|
| JB/ZQ 4010-2006 | DIN 127B |
螺纹尺寸 d | Φ6 | Φ8 | Φ10 | Φ12 | Φ16 | Φ20 | Φ24 | Φ30 | |
|---|---|---|---|---|---|---|---|---|---|
| h | 高度/厚度 | 1.5 | 2 | 2.5 | 3 | 4 | 5 | 6 | 7 |
| h | max | 2 | 2.6 | 3.2 | 3.95 | 5.25 | 6.4 | 7.75 | 9.2 |
| h | min | 1.7 | 2.24 | 2.8 | 3.43 | 4.58 | 5.6 | 6.77 | 8 |
| dc | 法兰外径 最大值 | 14 | 18 | 23 | 29 | 39 | 45 | 56 | 70 |
| dc | 法兰外径 最小值 | 13.57 | 17.57 | 22.48 | 28.48 | 38.38 | 44.38 | 55.26 | 69.26 |
| d | 大径 最大值 | 6.76 | 8.76 | 10.86 | 13.43 | 17.43 | 21.52 | 25.52 | 31.52 |
| d | 大径 最小值 | 6.4 | 8.4 | 10.5 | 13 | 17 | 21 | 25 | 31 |
该标准（JB/ZQ 4010-2006）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级标准弹性级
推荐性能等级65Mn优质弹簧钢 (44~51HRC); 60Si2MnA; 304/316不锈钢
表面处理规范氧化发黑浸防锈油;镀彩锌;镀蓝白锌;达克罗涂层
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：重型机械
核心连接场景：通用工业装配
主要功能用途：紧固件连接
典型应用节点：
电机机床振动节点提供弹性反推力防松、补偿螺栓受热伸长预紧力衰减、防止螺纹自退
生产制造工艺与质量控制
产品等级（精度）：标准弹性级
常用材料与性能等级：65Mn优质弹簧钢 (44~51HRC); 60Si2MnA; 304/316不锈钢
对应国际/德标：GB/T 93; DIN 127B (弹垫); DIN 2093 (碟簧)
推荐表面防腐：氧化发黑浸防锈油;镀彩锌;镀蓝白锌;达克罗涂层
全流程工序步骤：
扁弹簧钢丝拉拔调直 → 高速数控卷簧机连续卷圆切断开口 → 网带炉等温淬火与中温回火 → 表面发黑或达克罗防腐 → 电镀后严格执行200℃除氢烘烤4小时(严防氢脆断裂) → 弹性压平反弹恢复力检验 → 装箱
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
