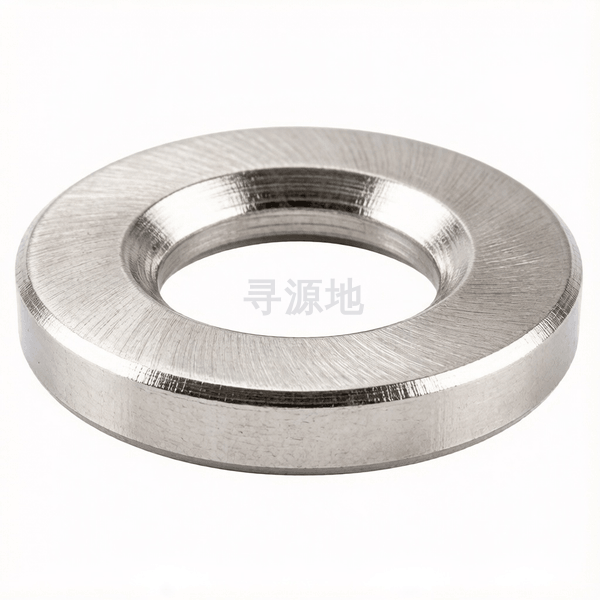

ISO 7416-1984
淬硬和回火的倒角平垫圈 用于高强度结构栓接
Plain washers,chamfered,hardened and tempered for high-strength structural bolting
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 77~80 | ISO 7416-1984 | DIN 913 |
螺纹尺寸 d | Φ12 | Φ16 | Φ20 | Φ22 | Φ24 | Φ27 | Φ30 | Φ36 | |
|---|---|---|---|---|---|---|---|---|---|
| h | max | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 5.6 | 5.6 | 5.6 |
| h | min | 3.4 | 3.4 | 3.4 | 3.4 | 3.4 | 4.4 | 4.4 | 4.4 |
| dc | 法兰外径 最大值 | 25 | 33 | 40 | 42 | 47 | 52 | 56 | 66 |
| dc | 法兰外径 最小值 | 23.7 | 31.4 | 38.4 | 40.4 | 45.4 | 50.4 | 54.1 | 64.1 |
| c | 倒角高 | 0.5 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| d | 大径 最大值 | 13.27 | 17.27 | 21.33 | 23.33 | 25.33 | 28.52 | 31.62 | 37.62 |
| d | 大径 最小值 | 13 | 17 | 21 | 23 | 25 | 28 | 31 | 37 |
该标准（ISO 7416-1984）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
表面处理规范氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80
推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
全流程工序步骤：
SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
