国际平台标准档案编号：BJT-ISO-7411-E064
现行有效
ISO 7411-1984

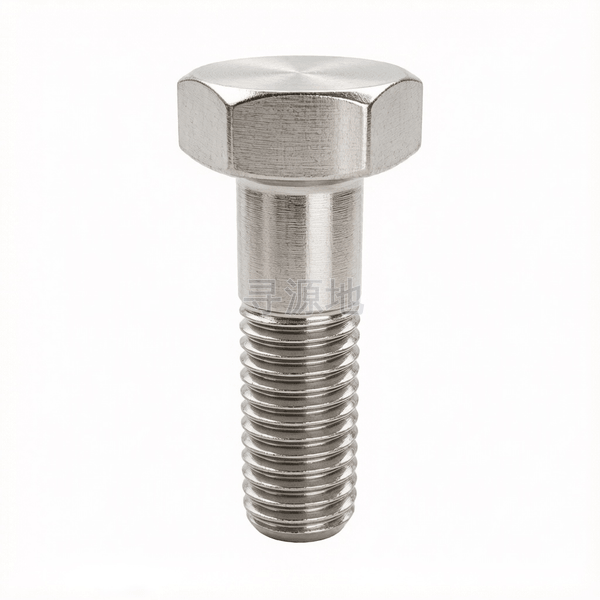

8.8级和10.9级高强度钢结构栓接用六角头螺栓
Hexagon bolts for high-strength structural bolting with large width across flats-Property classes 8.8 and 10.9
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 77~80 | ISO 7411-1984 | DIN 913 |
螺纹尺寸 d | M12 | M16 | M20 | M22 | M24 | M27 | M30 | M36 | |
|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 1.75 | 2 | 2.5 | 2.5 | 3 | 3 | 3.5 | 4 |
| s | 对边宽度 最大值 | 21 | 27 | 34 | 36 | 41 | 46 | 50 | 60 |
| s | 对边宽度 最小值 | 20.16 | 26.16 | 33 | 35 | 40 | 45 | 49 | 58.8 |
| e | 对角宽 最小值 | 22.78 | 29.56 | 37.29 | 39.55 | 45.2 | 50.85 | 55.37 | 66.44 |
| k | 头部厚度 最大值 | 7.95 | 10.75 | 13.4 | 14.9 | 15.9 | 17.9 | 19.75 | 23.55 |
| k | 头部厚度 最小值 | 7.05 | 9.25 | 11.6 | 13.1 | 14.1 | 16.1 | 17.65 | 21.45 |
| r | 过渡圆角 最小值 | 0.6 | 0.6 | 0.8 | 0.8 | 1 | 1.2 | 1.2 | 1.5 |
| da | 过渡圆径 最大值 | 14.7 | 18.7 | 23.24 | 25.24 | 27.64 | 31.24 | 34.24 | 41 |
| ds | max | 12.7 | 16.7 | 20.84 | 22.84 | 24.84 | 27.84 | 30.84 | 37 |
| ds | min | 11.3 | 15.3 | 19.16 | 21.16 | 23.16 | 26.16 | 29.16 | 35 |
| 材料 | 钢 | 不锈钢 | 有色金属 | |
|---|---|---|---|---|
| 通用技术条件 | GB/T 16938 | |||
| 螺纹 | 公差 | 6g | ||
| 标准 | GB/T 193、GB/T 9145 | |||
| 机械性能 | 等级 | d < 3 mm: 按协议； 3 mm ≤ d ≤ 39 mm: 5.6、8.8、10.9； 3 mm ≤ d ≤ 16 mm: 9.8； d > 39 mm: 按协议 | d ≤ 24 mm: A2-70、A4-70； 24 mm < d ≤ 39 mm: A2-50、A4-50； d > 39 mm: 按协议 | CU2、CU3、AL4 |
| 标准 | 3 mm ≤ d ≤ 39 mm: GB/T 3098.1； d < 3 mm 和 d > 39 mm: 按协议 | d ≤ 39 mm: GB/T 3098.6； d > 39 mm: 按协议 | GB/T 3098.10 | |
| 公差 | 产品等级 | d ≤ 24 mm 和 L ≤ 10 d 或 L ≤ 150 mm (按较小值): A； d > 24 mm 或 L > 10 d 或 L > 150 mm (按较小值): B | ||
| 标准 | GB/T 3103.1 | |||
| 表面缺陷 | GB/T 5779.1 | - | - | |
| 表面处理 | - | 不经处理； 电镀技术要求按 GB/T 5267.1； 非电解锌片涂层技术要求按 GB/T 5267.2； 热浸镀锌层技术要求按 GB/T 5267.3 | 简单处理； 钝化处理技术要求按 GB/T 5267.4 | 简单处理； 电镀技术要求按 GB/T 5267.1 |
| - | 如需其他技术要求或表面处理，应由供需协议 | |||
| 验收及包装 | GB/T 90.1、GB/T 90.2 | |||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：建筑钢结构
核心连接场景：钢结构厂房、桥梁、高层钢框架、塔桅结构的节点连接
主要功能用途：承受钢结构节点的高强度拉剪复合载荷，保证摩擦型或承压型连接的可靠性
典型应用节点：
传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80
推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
全流程工序步骤：
SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
