ISO 7379-1983

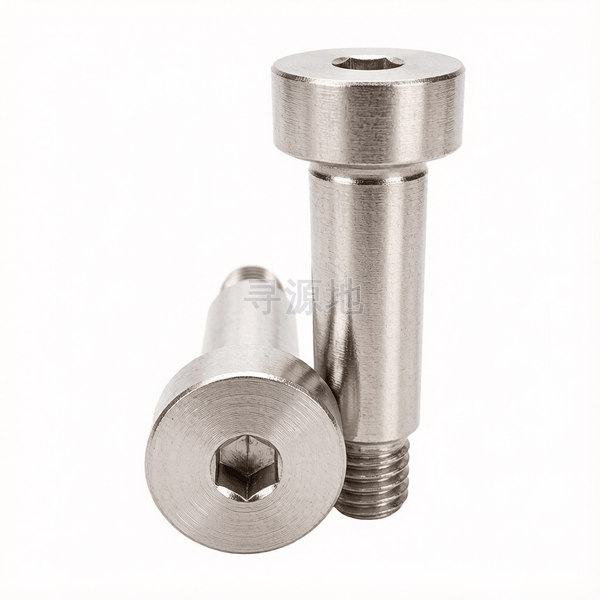

内六角圆柱头轴肩螺钉
Hexagon socket head shoulder screws
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 77~80 | ISO 7379-1983 | DIN 913 |
螺纹尺寸 d | Φ6.5 | Φ8 | Φ10 | Φ13 | Φ16 | Φ20 | Φ25 | |
|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 |
| b | max | 9.75 | 11.25 | 13.25 | 16.4 | 18.4 | 22.4 | 27.4 |
| b | min | 9.25 | 10.75 | 12.75 | 15.6 | 17.6 | 21.6 | 26.6 |
| s | 对边宽度 最大值 | 3.08 | 4.095 | 5.095 | 6.095 | 8.115 | 10.115 | 12.142 |
| s | 对边宽度 最小值 | 3.02 | 4.02 | 5.02 | 6.02 | 8.025 | 10.025 | 12.032 |
| e | 对角宽 最小值 | 3.44 | 4.58 | 5.72 | 6.86 | 9.15 | 11.43 | 13.72 |
| k | 头部厚度 最大值 | 4.5 | 5.5 | 7 | 9 | 11 | 14 | 16 |
| k | 头部厚度 最小值 | 4.32 | 5.32 | 6.78 | 8.78 | 10.73 | 13.73 | 15.73 |
| dk | 头部外径 最大值 | 10 | 13 | 16 | 18 | 24 | 30 | 36 |
| dk | 头部外径 最小值 | 9.78 | 12.73 | 15.73 | 17.73 | 23.67 | 29.67 | 35.61 |
| d | 大径 最大值 | 6.487 | 7.987 | 9.987 | 12.984 | 15.984 | 19.98 | 24.98 |
| d | 大径 最小值 | 6.451 | 7.951 | 9.951 | 12.941 | 15.941 | 19.928 | 24.928 |
| a | 末端距 最大值 | 2 | 2.5 | 3.1 | 3.7 | 4.4 | 5 | 6.3 |
| t | min | 2.4 | 3.3 | 4.2 | 4.9 | 6.6 | 8.8 | 10 |
| d1 | 参数值 | — | — | — | — | — | — | — |
| d2 | max | 3.86 | 4.58 | 6.25 | 7.91 | 9.57 | 13.33 | 16.57 |
| d2 | min | 3.68 | 4.4 | 6.03 | 7.69 | 9.35 | 12.96 | 16.3 |
ISO 7379-1983 国家标准规范技术条件与参数矩阵
| 钢 | ||
螺纹 | 公差 |
|
标准 |
| |
机械性能 | 等级 |
|
标准 |
| |
公差 | 产品等级 |
|
标准 |
| |
表面处理 | 轴肩 |
|
其他部位 |
| |
验收及包装 |
| |
| * 由于结构的原因，这类螺钉不能承受拉力试验，但ISO 898-1对12.9级规定的其他性能要求均应达到。 | ||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：通用机械/电子
核心连接场景：机械零件紧固、电器装配、仪器仪表、家具连接
主要功能用途：旋入预制螺纹孔或与螺母配合，实现零件间的可拆卸紧固连接
典型应用节点：
传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80
推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
全流程工序步骤：
SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
