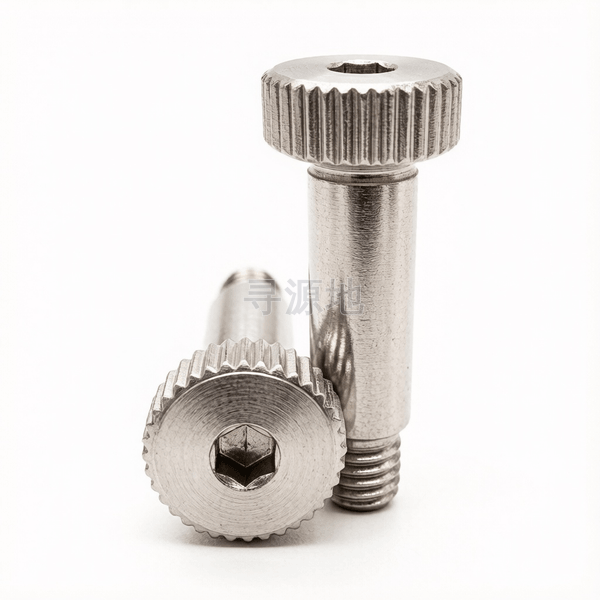

ISO 7379-1983

滚花内六角圆柱头轴肩螺钉

Knurled hexagon socket head shoulder screws

国标 GB	国际 ISO	德标 DIN
GB/T 77~80	ISO 7379-1983	DIN 913

螺纹尺寸 d		Φ6.5	Φ8	Φ10	Φ13	Φ16	Φ20	Φ25
P	螺距	0.8	1	1.25	1.5	1.75	2	2.5
b	max	9.75	11.25	13.25	16.4	18.4	22.4	27.4
b	min	9.25	10.75	12.75	15.6	17.6	21.6	26.6
s	对边宽度最大值	3.08	4.095	5.095	6.095	8.115	10.115	12.142
s	对边宽度最小值	3.02	4.02	5.02	6.02	8.025	10.025	12.032
e	对角宽最小值	3.44	4.58	5.72	6.86	9.15	11.43	13.72
k	头部厚度最大值	4.5	5.5	7	9	11	14	16
k	头部厚度最小值	4.32	5.32	6.78	8.78	10.73	13.73	15.73
dk	头部外径最大值	10.22	13.27	16.27	18.27	24.33	30.33	36.39
dk	头部外径最小值	9.78	12.73	15.73	17.73	23.67	29.67	35.61
d	大径最大值	6.487	7.987	9.987	12.984	15.984	19.98	24.98
d	大径最小值	6.451	7.951	9.951	12.941	15.941	19.928	24.928
a	末端距最大值	2	2.5	3.1	3.7	4.4	5	6.3
t	min	2.4	3.3	4.2	4.9	6.6	8.8	10
d1	参数值	—	—	—	—	—	—	—
d2	max	3.86	4.58	6.25	7.91	9.57	13.33	16.57
d2	min	3.68	4.4	6.03	7.69	9.35	12.96	16.3

ISO 7379-1983 国家标准规范技术条件与参数矩阵

		钢
螺纹	公差	5g6g
螺纹	标准	ISO 261、ISO 965
机械性能	等级	12.9 级*
机械性能	标准	ISO 898-1
公差	产品等级	A
公差	标准	ISO 4759-1
表面处理	轴肩	表面粗糙度Ra=0.8μm，仅适用于电镀前
表面处理	其他部位	①发黑处理； ②镀锌钝化ISO 4042
验收及包装		ISO 3269
* 由于结构的原因，这类螺钉不能承受拉力试验，但ISO 898-1对12.9级规定的其他性能要求均应达到。

应用热度指数：82

所属工业领域：通用机械/电子

核心连接场景：机械零件紧固、电器装配、仪器仪表、家具连接

主要功能用途：旋入预制螺纹孔或与螺母配合，实现零件间的可拆卸紧固连接

典型应用节点：

传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定

产品等级（精度）：A级 (6g 精密级)

常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢

对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80

推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)

全流程工序步骤：

SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
