ISO 7094-2000

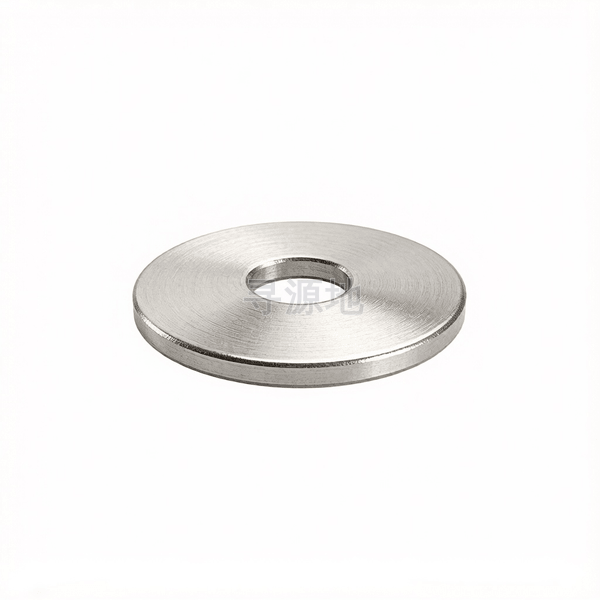

特大平垫圈
Plain washers—Extra large series
本标准已废止，现行替代版本为：ISO 7094-2006
前往新版标准→
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 97.1 | ISO 7094-2000 | DIN 125A |
螺纹尺寸 d | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | Φ14 | Φ16 | Φ18 | Φ20 | Φ22 | Φ24 | Φ27 | Φ30 | Φ33 | Φ36 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h | max | 2.3 | 2.3 | 3.6 | 3.6 | 4.6 | 4.6 | 6 | 6 | 7 | 7 | 7 | 7 | 7 | 9.2 | 9.2 |
| h | min | 1.7 | 1.7 | 2.4 | 2.4 | 3.4 | 3.4 | 4 | 4 | 5 | 4 | 5 | 5 | 5 | 6.8 | 6.8 |
| dc | 法兰外径 最大值 | 18 | 22 | 28 | 34 | 44 | 50 | 56 | 60 | 72 | 80 | 85 | 98 | 105 | 115 | 125 |
| dc | 法兰外径 最小值 | 16.9 | 20.7 | 26.7 | 32.4 | 42.4 | 48.1 | 54.1 | 58.1 | 70.1 | 78.1 | 82.8 | 95.8 | 102.8 | 112.8 | 122.5 |
| d | 大径 最大值 | 5.8 | 6.96 | 9.36 | 11.43 | 13.93 | 15.93 | 18.2 | 20.43 | 22.84 | 24.84 | 26.84 | 30.84 | 34 | 37 | 40 |
| d | 大径 最小值 | 5.5 | 6.6 | 9 | 11 | 13.5 | 15.5 | 17.5 | 20 | 22 | 24 | 26 | 30 | 33 | 36 | 39 |
ISO 7094-2000 国家标准规范技术条件与参数矩阵
材料 |
| |
机械性能 | 硬度等级 | 100HV |
硬度范围 | 100HV~200HV | |
公差 | 产品等级 |
|
标准 |
| |
表面处理 |
| |
表面缺陷 |
| |
验收及包装 |
| |
| 1) 其他金属材料需经供需双方协议 2) 硬度试验按ISO 6507-1规定 试验力：HV30 用于公称厚度 h>1.2mm | ||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
扩大螺栓与螺母预紧支撑受力面积、保护连接件基材表面抗压痕、弥补装配孔径公差偏大
生产制造工艺与质量控制
产品等级（精度）：A级 (d≤36mm); C级 (d>36mm)
常用材料与性能等级：100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316
对应国际/德标：GB/T 97.1; DIN 125A; ISO 7089 (平垫); DIN 9021 (大垫圈)
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化
全流程工序步骤：
冷轧碳钢或不锈钢卷带 → 开卷校平 → 高速冲床连续级进模精密冲孔与落料 → 滚筒振动光饰机去冲剪毛刺 → 热处理淬火回火(高硬度垫圈) → 表面电镀锌/热浸锌 → 除水离心烘干 → 计数称重打包
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
