国际平台标准档案编号：BJT-ISO-7089-AD30
已被 ISO 7089-2016 替代
替代新版：ISO 7089-2016→
ISO 7089-2000

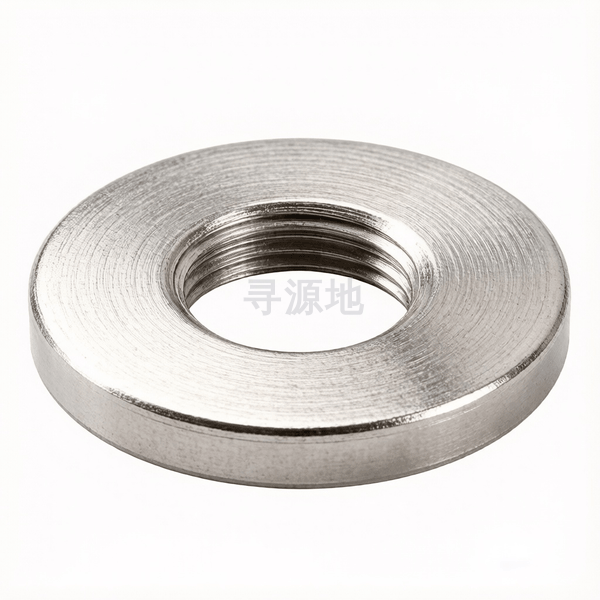

平垫圈
Plain washers—Normal series
本标准已废止，现行替代版本为：ISO 7089-2016
前往新版标准→
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 97.1 | ISO 7089-2000 | DIN 125A |
螺纹尺寸 d | Φ1.6 | Φ2 | Φ2.5 | Φ3 | Φ3.5 | Φ4 | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | Φ14 | Φ16 | Φ18 | Φ20 | Φ22 | Φ24 | Φ27 | Φ30 | Φ33 | Φ36 | Φ39 | Φ42 | Φ45 | Φ48 | Φ52 | Φ56 | Φ60 | Φ64 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h | max | 0.35 | 0.35 | 0.55 | 0.55 | 0.55 | 0.9 | 1.1 | 1.8 | 1.8 | 2.2 | 2.7 | 2.7 | 3.3 | 3.3 | 3.3 | 3.3 | 4.3 | 4.3 | 4.3 | 5.6 | 5.6 | 6.6 | 9 | 9 | 9 | 9 | 11 | 11 | 11 |
| h | min | 0.25 | 0.25 | 0.45 | 0.45 | 0.45 | 0.7 | 0.9 | 1.4 | 1.4 | 1.8 | 2.3 | 2.3 | 2.7 | 2.7 | 2.7 | 2.7 | 3.7 | 3.7 | 3.7 | 4.4 | 4.4 | 5.4 | 7 | 7 | 7 | 7 | 9 | 9 | 9 |
| dc | 法兰外径 最大值 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 16 | 20 | 24 | 28 | 30 | 34 | 37 | 39 | 44 | 50 | 56 | 60 | 66 | 72 | 78 | 85 | 92 | 98 | 105 | 110 | 115 |
| dc | 法兰外径 最小值 | 3.7 | 4.7 | 5.7 | 6.64 | 7.64 | 8.64 | 9.64 | 11.57 | 15.57 | 19.48 | 23.48 | 27.48 | 29.48 | 33.38 | 36.38 | 38.38 | 43.38 | 49.38 | 55.26 | 58.8 | 64.8 | 70.8 | 76.8 | 83.6 | 90.6 | 96.6 | 103.6 | 108.6 | 113.6 |
| d | 大径 最大值 | 1.84 | 2.34 | 2.84 | 3.38 | 3.88 | 4.48 | 5.48 | 6.62 | 8.62 | 10.77 | 13.27 | 15.27 | 17.27 | 19.33 | 21.33 | 23.33 | 25.33 | 28.33 | 31.39 | 34.62 | 37.62 | 42.62 | 45.62 | 48.62 | 52.74 | 56.74 | 62.74 | 66.74 | 70.74 |
| d | 大径 最小值 | 1.7 | 2.2 | 2.7 | 3.2 | 3.7 | 4.3 | 5.3 | 6.4 | 8.4 | 10.5 | 13 | 15 | 17 | 19 | 21 | 23 | 25 | 28 | 31 | 34 | 37 | 42 | 45 | 48 | 52 | 56 | 62 | 66 | 70 |
ISO 7089-2000 国家标准规范技术条件与参数矩阵
| 材料 | ||||
材料 | 种类 |
|
|
|
组别 |
|
|
| |
标准 |
|
|
| |
机械性能 | 硬度等级 |
|
|
|
硬度范围 |
|
|
| |
公差 | 产品等级 |
|
|
|
标准 |
|
|
| |
表面处理 |
|
|
| |
表面缺陷 |
|
|
| |
验收及包装 |
|
|
| |
| 1) 其他金属材料需经供需双方协议。 2) 仅与化学成分有关。 3) 淬火并回火。 4) 硬度试验按 ISO 6507-1 规定。 试验力： HV2 用于公称厚度 h≤0.6mm； HV10 用于公称厚度 0.6mm＜h≤1.2mm； HV30 用于公称厚度 h＞1.2mm。 | ||||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：其他紧固件
核心连接场景：通用工业装配
主要功能用途：紧固件连接
典型应用节点：
扩大螺栓与螺母预紧支撑受力面积、保护连接件基材表面抗压痕、弥补装配孔径公差偏大
生产制造工艺与质量控制
产品等级（精度）：A级 (d≤36mm); C级 (d>36mm)
常用材料与性能等级：100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316
对应国际/德标：GB/T 97.1; DIN 125A; ISO 7089 (平垫); DIN 9021 (大垫圈)
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化
全流程工序步骤：
冷轧碳钢或不锈钢卷带 → 开卷校平 → 高速冲床连续级进模精密冲孔与落料 → 滚筒振动光饰机去冲剪毛刺 → 热处理淬火回火(高硬度垫圈) → 表面电镀锌/热浸锌 → 除水离心烘干 → 计数称重打包
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
