国际平台标准档案编号：BJT-ISO-7053-A6B0
已被 ISO 7053-2019 替代
替代新版：ISO 7053-2019→
ISO 7053-1992

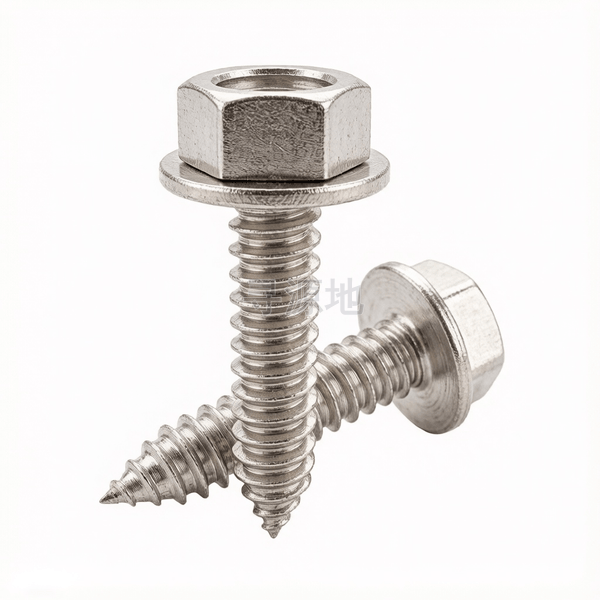

六角头带介自攻螺钉C型
Hexagon washer head tapping screws-type C
本标准已废止，现行替代版本为：ISO 7053-2019
前往新版标准→
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 845~847 | ISO 7053-1992 | DIN 7981 | ASME B18.6.4 |
螺纹尺寸 d | ST2.2 | ST2.9 | ST3.5 | ST3.9 | ST4.2 | ST4.8 | ST5.5 | ST6.3 | ST8 | |
|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.8 | 1.1 | 1.3 | 1.3 | 1.4 | 1.6 | 1.8 | 1.8 | 2.1 |
| h | min | 0.25 | 0.4 | 0.6 | 0.6 | 0.8 | 0.9 | 1 | 1 | 1.2 |
| s | 对边宽度 最大值 | 3 | 4 | 5.5 | 5.5 | 7 | 8 | 8 | 10 | 13 |
| s | 对边宽度 最小值 | 2.86 | 3.82 | 5.32 | 5.32 | 6.78 | 7.78 | 7.78 | 9.78 | 12.73 |
| e | 对角宽 最小值 | 3.2 | 4.28 | 5.96 | 5.96 | 7.59 | 8.71 | 8.71 | 10.95 | 14.26 |
| k | 头部厚度 最大值 | 2 | 2.8 | 3.4 | 3.4 | 4.1 | 4.3 | 5.4 | 5.9 | 7 |
| k | 头部厚度 最小值 | 1.7 | 2.5 | 3 | 3 | 3.6 | 3.8 | 4.8 | 5.3 | 6.4 |
| dc | 法兰外径 最大值 | 4.2 | 6.3 | 8.3 | 8.3 | 8.8 | 10.5 | 11 | 13.5 | 18 |
| dc | 法兰外径 最小值 | 3.8 | 5.8 | 7.6 | 7.6 | 8.1 | 9.8 | 10 | 12.2 | 16.7 |
| r | 过渡圆角 最大值 | 0.3 | 0.4 | 0.5 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1.1 |
| d | 大径 最大值 | 2.24 | 2.9 | 3.53 | 3.91 | 4.22 | 4.8 | 5.46 | 6.25 | 8 |
| d | 大径 最小值 | 2.1 | 2.76 | 3.35 | 3.73 | 4.04 | 4.62 | 5.28 | 6.03 | 7.78 |
| a | 末端距 最大值 | 0.8 | 1.1 | 1.3 | 1.3 | 1.4 | 1.6 | 1.8 | 1.8 | 2.1 |
| d1 | max | 1.63 | 2.18 | 2.64 | 2.92 | 3.1 | 3.58 | 4.17 | 4.88 | 6.2 |
| d1 | min | 1.52 | 2.08 | 2.51 | 2.77 | 2.95 | 3.43 | 3.99 | 4.7 | 5.99 |
该标准（ISO 7053-1992）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (成型自攻级)
推荐性能等级渗碳淬火 (表面硬度≥560HV, 芯部270~390HV); 410不锈钢; 304
表面处理规范镀蓝白锌;镀彩锌;黑锌;环保镀镍;达克罗
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：建筑装修/家具
核心连接场景：薄板连接、家具装配、电器外壳固定、石膏板安装
主要功能用途：在预制孔或薄板中自行攻出内螺纹，实现可拆卸连接，适用于金属薄板、塑料及木质件
典型应用节点：
白色家电钣金装配、控制机箱薄板搭接、仪器仪表塑料壳体紧固、室内装修型材固定
生产制造工艺与质量控制
产品等级（精度）：A级 (成型自攻级)
常用材料与性能等级：渗碳淬火 (表面硬度≥560HV, 芯部270~390HV); 410不锈钢; 304
对应国际/德标：DIN 7981; DIN 7982; ISO 7049; ASME B18.6.4; GB/T 845~847
推荐表面防腐：镀蓝白锌;镀彩锌;黑锌;环保镀镍;达克罗
全流程工序步骤：
优质碳钢盘条退火 → 微拉拔 → 双模三冲冷镦头部十字槽/梅花槽 → 高速搓丝搓制尖尾螺纹 → 可控气氛渗碳热处理淬火回火 → 滚镀锌/钝化封闭 → 除氢烘烤(防氢脆断裂) → 打头扭力抽检 → 全自动装袋装盒
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
