ISO 4162-1990
六角法兰细杆螺栓(F型)

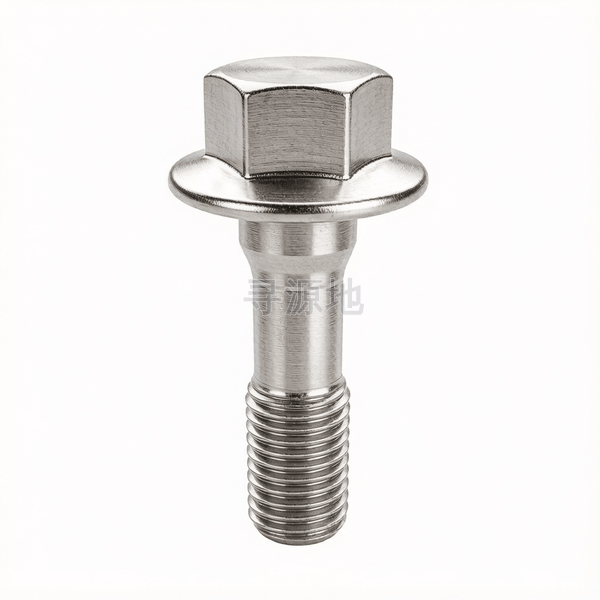

Hexagon head flange bolts with reduced shank-Type F
本标准已废止，现行替代版本为：ISO 4162-2017
前往新版标准→
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 16674.1 | ISO 4162-1990 | DIN 6921 |
螺纹尺寸 d | M5 | M6 | M8 | M10 | M12 | M14 | M16 | |
|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 |
| s | 对边宽度 最大值 | 7 | 8 | 10 | 13 | 15 | 18 | 21 |
| s | 对边宽度 最小值 | 6.64 | 7.64 | 9.64 | 12.57 | 14.57 | 17.57 | 20.16 |
| e | 对角宽 最小值 | 7.44 | 8.56 | 10.8 | 14.08 | 16.32 | 19.68 | 22.58 |
| k | 头部厚度 最大值 | 5.6 | 6.8 | 8.5 | 9.7 | 11.9 | 12.9 | 15.1 |
| dc | 法兰外径 最大值 | 11.4 | 13.6 | 17 | 20.8 | 24.7 | 28.6 | 32.8 |
| r | 过渡圆角 最小值 | 0.2 | 0.25 | 0.4 | 0.4 | 0.6 | 0.6 | 0.6 |
| da | 过渡圆径 最大值 | 5.7 | 6.8 | 9.2 | 11.2 | 13.7 | 15.7 | 17.7 |
| d1 | 参数值 | 4.48 | 5.35 | 7.19 | 9.03 | 10.86 | 12.7 | 14.7 |
| ds | max | 5 | 6 | 8 | 10 | 12 | 14 | 16 |
| ds | min | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 |
| L1 | max | 3.5 | 4 | 5 | 6 | 7 | 8 | 9 |
| L1 | min | 2.5 | 3 | 4 | 5 | 6 | 7 | 8 |
| Lf | max | 1.4 | 1.6 | 2.1 | 2.1 | 2.1 | 2.1 | 3.2 |
该标准（ISO 4162-1990）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级8.8; 10.9 (带防滑花齿/平滑光面)
表面处理规范达克罗(防腐涂层);电镀彩锌;镀蓝白锌;热浸镀锌;黑色电泳
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：通用机械/装备制造
核心连接场景：机械设备装配、管道法兰、钢结构、汽车、船舶等各行业连接
主要功能用途：与螺母配合，通过螺纹夹紧力将两个或多个被连接件紧固为一体
典型应用节点：
汽车发动机底盘连接、农业机械强烈振动节点、光伏安装支架导轨自锁防松装配
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：8.8; 10.9 (带防滑花齿/平滑光面)
对应国际/德标：DIN 6921; ISO 4162; ISO 15071; GB/T 16674.1; GB/T 5789
推荐表面防腐：达克罗(防腐涂层);电镀彩锌;镀蓝白锌;热浸镀锌;黑色电泳
全流程工序步骤：
优质碳素钢/合金钢盘条退火 → 酸洗磷化拔丝 → 多工位成型机冷镦六角头与法兰盘 → 搓丝滚丝 → 可控气氛连续网带炉调质热处理 → 达克罗涂覆烘烤或电镀锌 → 除氢退火 → 螺纹与同轴度全检 → 包装
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
