ISO 2341-1986

销轴(A型无孔)

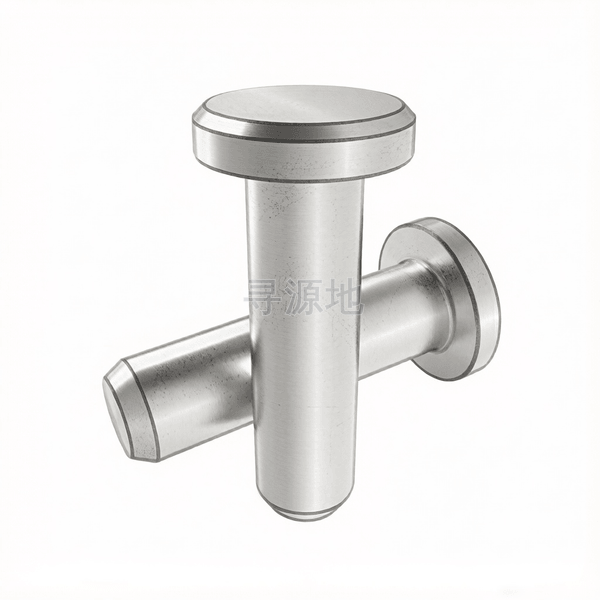

Clevis pins with head -type A

国标 GB	国际 ISO	德标 DIN
GB/T 119	ISO 2341-1986	DIN 7

螺纹尺寸 d		Φ3	Φ4	Φ5	Φ6	Φ8	Φ10	Φ12	Φ14	Φ16	Φ18	Φ20	Φ22	Φ24	Φ27	Φ30	Φ33	Φ36	Φ40	Φ45	Φ50	Φ55	Φ60	Φ70	Φ80	Φ90	Φ100
k	头部厚度最大值	1.125	1.125	1.725	2.125	3.125	4.15	4.15	4.15	4.65	5.15	5.15	5.65	6.15	6.15	8.18	8.18	8.18	8.18	9.18	9.18	11.215	12.215	13.215	13.215	13.215	13.215
k	头部厚度最小值	0.875	0.875	1.475	1.875	2.875	3.85	3.85	3.85	4.35	4.85	4.85	5.35	5.82	5.82	7.82	7.82	7.82	7.82	8.82	8.82	10.785	11.785	12.785	12.785	12.785	12.785
dk	头部外径最大值	5	6	8	10	14	18	20	22	25	28	30	33	36	40	44	47	50	55	60	66	72	78	90	100	110	120
dk	头部外径最小值	4.7	5.7	7.64	9.64	13.57	17.57	19.48	21.48	24.48	27.48	29.48	32.38	35.38	39.38	43.38	46.38	49.38	54.26	59.26	65.26	71.26	77.26	89.13	99.13	109.13	119.13
c	倒角高最大值	1	1	2	2	2	2	3	3	3	3	4	4	4	4	4	4	4	4	4	4	6	6	6	6	6	6
r	过渡圆角	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1
d	大径最大值	3	4	5	6	8	10	12	14	16	18	20	22	24	27	30	33	36	40	45	50	55	60	70	80	90	100
d	大径最小值	2.94	3.925	4.925	5.925	7.91	9.91	11.89	13.89	15.89	17.89	19.87	21.87	23.87	26.87	29.87	32.84	35.84	39.84	44.84	49.84	54.81	59.81	69.81	79.81	89.78	99.78

该标准（ISO 2341-1986）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级精密加工级 (外圆公差 m6, h8, 1:50锥度)

推荐性能等级45号优质碳素钢; 40Cr; GCr15轴承钢; 304不锈钢

表面处理规范表面发黑涂油;超声波脱脂微油;本色高精研磨

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：74

所属工业领域：机械定位/锁紧

核心连接场景：机械设备定位、铰链连接、防松锁定、传动连接

主要功能用途：用于零件间的定位、铰接或防止螺母/轴件松脱，承受剪切与定位载荷

典型应用节点：

机械模具模板间高精度定位销钉、传递横向扭转剪切载荷、铰链转轴核心枢轴

产品等级（精度）：精密加工级 (外圆公差 m6, h8, 1:50锥度)

常用材料与性能等级：45号优质碳素钢; 40Cr; GCr15轴承钢; 304不锈钢

对应国际/德标：GB/T 119; GB/T 117; DIN 7; DIN 1; ISO 2338

推荐表面防腐：表面发黑涂油;超声波脱脂微油;本色高精研磨

全流程工序步骤：

冷拔轴承钢/45号钢棒材 → 精密无屑切断 → 双头车床倒角车端面 → 网带炉调质或高频淬火 → 高精度无心磨床粗磨与精磨外圆 → 超声波去屑清洗 → 涂防锈油脂 → 千分尺及圆度仪全检 → 盒装
