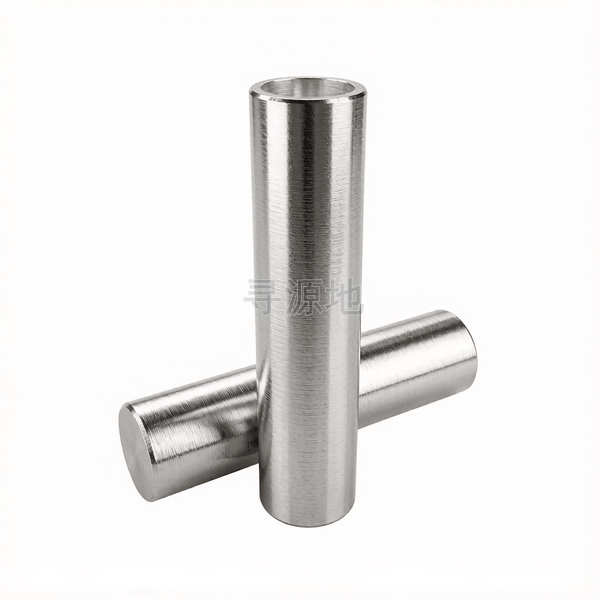

ISO 2338-1997
不淬硬圆柱销(d h11)
Parallel pins,unhardened-d h11
本标准已废止，现行替代版本为：ISO 2338-2008
前往新版标准→
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 119 | ISO 2338-1997 | DIN 7 |
螺纹尺寸 d | Φ0.6 | Φ0.8 | Φ1 | Φ1.2 | Φ1.5 | Φ2 | Φ2.5 | Φ3 | Φ4 | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | Φ16 | Φ20 | Φ25 | Φ30 | Φ40 | Φ50 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | 大径 最大值 | 0.6 | 0.8 | 1 | 1.2 | 1.5 | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 25 | 30 | 40 | 50 |
| d | 大径 最小值 | 0.54 | 0.74 | 0.94 | 1.14 | 1.44 | 1.94 | 2.44 | 2.94 | 3.925 | 4.925 | 5.925 | 7.91 | 9.91 | 11.89 | 15.89 | 19.87 | 24.87 | 29.87 | 39.84 | 49.84 |
该标准（ISO 2338-1997）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级精密加工级 (外圆公差 m6, h8, 1:50锥度)
推荐性能等级45号优质碳素钢; 40Cr; GCr15轴承钢; 304不锈钢
表面处理规范表面发黑涂油;超声波脱脂微油;本色高精研磨
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：机械定位/锁紧
核心连接场景：机械设备定位、铰链连接、防松锁定、传动连接
主要功能用途：用于零件间的定位、铰接或防止螺母/轴件松脱，承受剪切与定位载荷
典型应用节点：
机械模具模板间高精度定位销钉、传递横向扭转剪切载荷、铰链转轴核心枢轴
生产制造工艺与质量控制
产品等级（精度）：精密加工级 (外圆公差 m6, h8, 1:50锥度)
常用材料与性能等级：45号优质碳素钢; 40Cr; GCr15轴承钢; 304不锈钢
对应国际/德标：GB/T 119; GB/T 117; DIN 7; DIN 1; ISO 2338
推荐表面防腐：表面发黑涂油;超声波脱脂微油;本色高精研磨
全流程工序步骤：
冷拔轴承钢/45号钢棒材 → 精密无屑切断 → 双头车床倒角车端面 → 网带炉调质或高频淬火 → 高精度无心磨床粗磨与精磨外圆 → 超声波去屑清洗 → 涂防锈油脂 → 千分尺及圆度仪全检 → 盒装
