国际平台标准档案编号：BJT-ISO-16585-7FF6
现行有效
ISO 16585-2002

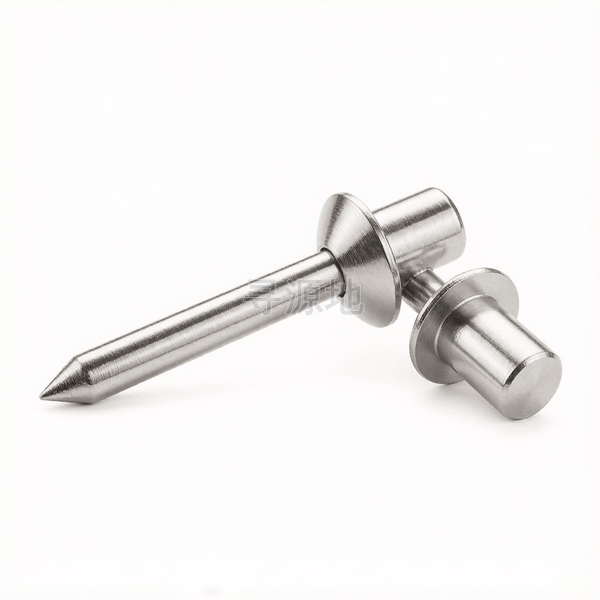

全不锈钢封闭型盘头抽芯铆钉
Closed end blind rivets with pull mandrel and protruding head-A2/SSt
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 818 | ISO 16585-2002 | DIN 7985 | ASME B18.6.3 |
螺纹尺寸 d | Φ3.2 | Φ4 | Φ4.8 | Φ6.4 | |
|---|---|---|---|---|---|
| k | 头部厚度 最大值 | 1.3 | 1.7 | 2 | 2.7 |
| dk | 头部外径 最大值 | 6.7 | 8.4 | 10.1 | 13.4 |
| dk | 头部外径 最小值 | 5.8 | 6.9 | 8.3 | 11.6 |
| d | 大径 最大值 | 3.28 | 4.08 | 4.88 | 6.48 |
| d | 大径 最小值 | 3.05 | 3.85 | 4.65 | 6.25 |
| d1 | max | 2.15 | 2.75 | 3.2 | 3.9 |
| L1 | min | 25 | 25 | 27 | 27 |
该标准（ISO 16585-2002）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级4.8; 8.8; A2-70; 黄铜
表面处理规范镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：钣金/汽车/航空
核心连接场景：汽车车身钣金、飞机蒙皮、标牌固定、管道保温层、电子外壳
主要功能用途：通过塑性变形形成永久连接，用于不可拆卸的薄板/钣金件连接
典型应用节点：
家用电器内部构件连接、配电箱元器件螺栓固定、仪表仪器小五金紧固
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：4.8; 8.8; A2-70; 黄铜
对应国际/德标：DIN 7985; ISO 7045; ASME B18.6.3; GB/T 818
推荐表面防腐：镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化
全流程工序步骤：
碳钢/不锈钢线材 → 冷拔精密抽线 → 高速冷镦打头冲槽 → 高速搓丝成型螺纹 → 清洗脱脂 → 调质热处理(8.8级) → 表面滚镀钝化封孔 → 烘干 → 筛选装箱
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
