国际平台标准档案编号：BJT-ISO-15071-7876
现行有效
ISO 15071-1999

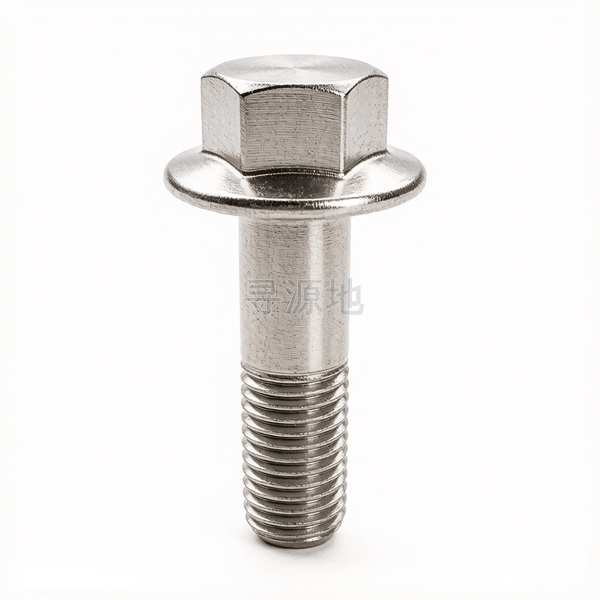

六角法兰螺栓(U型)
Hexagon bolts with flange-Small series with Types U
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 77~80 | ISO 15071-1999 | DIN 913 |
螺纹尺寸 d | M5 | M6 | M8 | M10 | M12 | M14 | M16 | |
|---|---|---|---|---|---|---|---|---|
| P | 螺距 | — | — | — | — | — | — | — |
| s | 对边宽度 最大值 | 7 | 8 | 10 | 13 | 15 | 18 | 21 |
| s | 对边宽度 最小值 | 6.78 | 7.78 | 9.78 | 12.73 | 14.73 | 17.73 | 20.67 |
| e | 对角宽 最小值 | 7.59 | 8.71 | 10.95 | 14.26 | 16.5 | 19.86 | 23.15 |
| k | 头部厚度 最大值 | 5.6 | 6.9 | 8.5 | 9.7 | 12.1 | 12.9 | 15.2 |
| dc | 法兰外径 最大值 | 11.4 | 13.6 | 17 | 20.8 | 24.7 | 28.6 | 32.8 |
| r | 过渡圆角 最大值 | 0.25 | 0.26 | 0.36 | 0.45 | 0.54 | 0.63 | 0.72 |
| r | 过渡圆角 最小值 | 0.1 | 0.11 | 0.16 | 0.2 | 0.24 | 0.28 | 0.32 |
| da | 过渡圆径 最大值 | 6.2 | 7.5 | 10 | 12.5 | 15.2 | 17.7 | 20.5 |
| ds | max | 5 | 6 | 8 | 10 | 12 | 14 | 16 |
| ds | min | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 |
| Lf | max | 1.4 | 1.6 | 2.1 | 2.1 | 2.1 | 2.1 | 3.2 |
该标准（ISO 15071-1999）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
表面处理规范氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：通用机械/装备制造
核心连接场景：机械设备装配、管道法兰、钢结构、汽车、船舶等各行业连接
主要功能用途：与螺母配合，通过螺纹夹紧力将两个或多个被连接件紧固为一体
典型应用节点：
传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80
推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
全流程工序步骤：
SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
