国际平台标准档案编号：BJT-ISO-1481-89F3
已被 ISO 1481-2011 替代
替代新版：ISO 1481-2011→
ISO 1481-1994

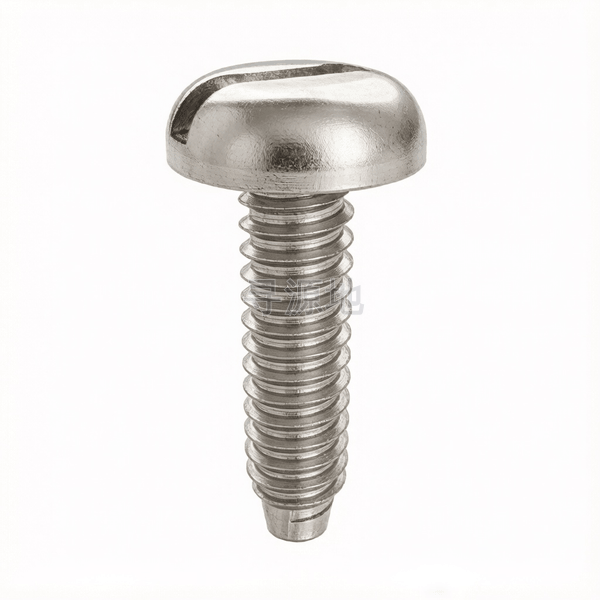

开槽盘头自攻螺钉F型
Slotted pan head tapping screws-type F
本标准已废止，现行替代版本为：ISO 1481-2011
前往新版标准→
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 845~847 | ISO 1481-1994 | DIN 7981 | ASME B18.6.4 |
螺纹尺寸 d | ST2.2 | ST2.9 | ST3.5 | ST4.2 | ST4.8 | ST5.5 | ST6.3 | ST8 | ST9.5 | |
|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.8 | 1.1 | 1.3 | 1.4 | 1.6 | 1.8 | 1.8 | 2.1 | 2.1 |
| k | 头部厚度 最大值 | 1.3 | 1.8 | 2.1 | 2.4 | 3 | 3.2 | 3.6 | 4.8 | 6 |
| k | 头部厚度 最小值 | 1.1 | 1.6 | 1.9 | 2.2 | 2.7 | 2.9 | 3.3 | 4.5 | 5.7 |
| dk | 头部外径 最大值 | 4 | 5.6 | 7 | 8 | 9.5 | 11 | 12 | 16 | 20 |
| dk | 头部外径 最小值 | 3.7 | 5.3 | 6.6 | 7.6 | 9.1 | 10.6 | 11.6 | 15.6 | 19.5 |
| r | 过渡圆角 最小值 | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.25 | 0.25 | 0.4 | 0.4 |
| da | 过渡圆径 最大值 | 2.8 | 3.5 | 4.1 | 4.9 | 5.5 | 6.3 | 7.1 | 9.2 | 10.7 |
| a | 末端距 最大值 | 0.8 | 1.1 | 1.3 | 1.4 | 1.6 | 1.8 | 1.8 | 2.1 | 2.1 |
| t | min | 0.5 | 0.7 | 0.8 | 1 | 1.2 | 1.3 | 1.4 | 1.9 | 2.4 |
| n | max | 0.7 | 1 | 1.2 | 1.51 | 1.51 | 1.91 | 1.91 | 2.31 | 2.81 |
| n | min | 0.56 | 0.86 | 1.06 | 1.26 | 1.26 | 1.66 | 1.66 | 2.06 | 2.56 |
该标准（ISO 1481-1994）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (成型自攻级)
推荐性能等级渗碳淬火 (表面硬度≥560HV, 芯部270~390HV); 410不锈钢; 304
表面处理规范镀蓝白锌;镀彩锌;黑锌;环保镀镍;达克罗
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：建筑装修/家具
核心连接场景：薄板连接、家具装配、电器外壳固定、石膏板安装
主要功能用途：在预制孔或薄板中自行攻出内螺纹，实现可拆卸连接，适用于金属薄板、塑料及木质件
典型应用节点：
白色家电钣金装配、控制机箱薄板搭接、仪器仪表塑料壳体紧固、室内装修型材固定
生产制造工艺与质量控制
产品等级（精度）：A级 (成型自攻级)
常用材料与性能等级：渗碳淬火 (表面硬度≥560HV, 芯部270~390HV); 410不锈钢; 304
对应国际/德标：DIN 7981; DIN 7982; ISO 7049; ASME B18.6.4; GB/T 845~847
推荐表面防腐：镀蓝白锌;镀彩锌;黑锌;环保镀镍;达克罗
全流程工序步骤：
优质碳钢盘条退火 → 微拉拔 → 双模三冲冷镦头部十字槽/梅花槽 → 高速搓丝搓制尖尾螺纹 → 可控气氛渗碳热处理淬火回火 → 滚镀锌/钝化封闭 → 除氢烘烤(防氢脆断裂) → 打头扭力抽检 → 全自动装袋装盒
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
