国际平台标准档案编号：BJT-ISO-14581-8BFE
现行有效
ISO 14581-2013

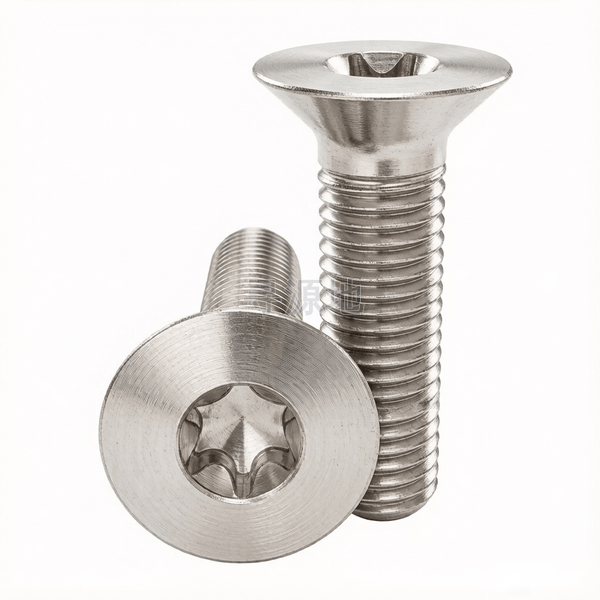

90°梅花槽沉头螺钉
6-Lobe 90° flat head screws
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 819.1 | ISO 14581-2013 | DIN 965 | ASME B18.6.3 |
螺纹尺寸 d | M2 | M2.5 | M3 | M3.5 | M4 | M5 | M6 | M8 | M10 | |
|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1.25 | 1.5 |
| e | 对角宽度 | 1.75 | 2.4 | 2.8 | 3.35 | 3.95 | 4.5 | 5.6 | 7.95 | 8.95 |
| k | 头部厚度 最大值 | 1.2 | 1.5 | 1.65 | 2.35 | 2.7 | 2.7 | 3.3 | 4.65 | 5 |
| dk | 头部外径 最大值 | 3.8 | 4.7 | 5.5 | 7.3 | 8.4 | 9.3 | 11.3 | 15.8 | 18.3 |
| dk | 头部外径 最小值 | 3.5 | 4.4 | 5.2 | 6.94 | 8.04 | 8.94 | 10.87 | 15.37 | 17.78 |
| t | max | 0.64 | 0.79 | 0.83 | 1.32 | 1.53 | 1.51 | 1.78 | 2.54 | 2.8 |
| t | min | 0.51 | 0.66 | 0.7 | 1.16 | 1.14 | 1.12 | 1.39 | 2.15 | 2.41 |
| No. | 参数值 | — | — | — | — | — | — | — | — | — |
ISO 14581-2013 国家标准规范技术条件与参数矩阵
| 钢 | 不锈钢 | ||
通用技术条件 |
| ||
螺纹 | 公差 |
| |
标准 |
| ||
机械性能 | 等级 |
|
|
代号 |
|
| |
标准 |
|
| |
公差 | 产品等级 |
| |
标准 |
| ||
内六角花形 |
| ||
表面处理 |
|
| |
| 如需其他表面处理，应由供需双方协议 | |||
表面缺陷 |
| ||
验收及包装 |
| ||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：通用机械/电子
核心连接场景：机械零件紧固、电器装配、仪器仪表、家具连接
主要功能用途：旋入预制螺纹孔或与螺母配合，实现零件间的可拆卸紧固连接
典型应用节点：
电器机柜合页铰链安装、电子设备外面板齐平固定、铝合金门窗五金件装配
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：4.8; 8.8; A2-70; 黄铜
对应国际/德标：DIN 965; ISO 7046-1; ASME B18.6.3; GB/T 819.1
推荐表面防腐：镀蓝白锌;镀彩锌;镀镍;镀黑锌;本色酸洗钝化
全流程工序步骤：
低碳钢/黄铜线材 → 轻拉调直 → 双模三冲冷镦沉头冲压十字槽型 → 高速搓丝机搓牙 → 调质热处理(高强级) → 表面电镀/钝化处理 → 烘干去水 → 装袋装盒
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
