国际平台标准档案编号：BJT-ISO-13918-543D
已被 ISO 13918-2017 替代
替代新版：ISO 13918-2017→
ISO 13918-2008

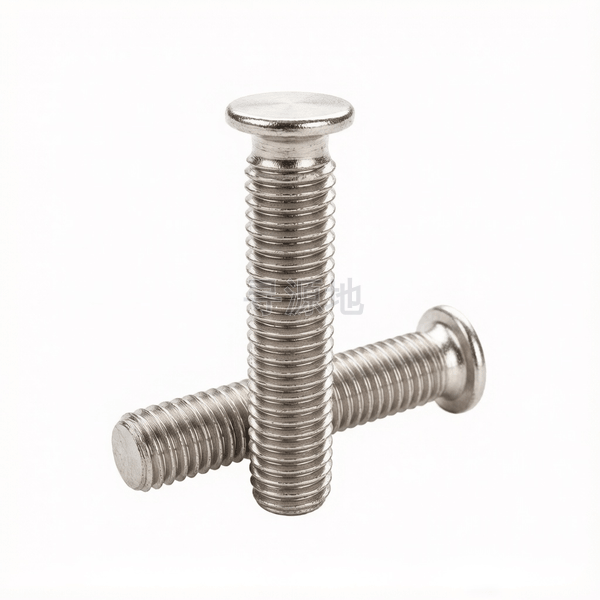

电弧螺柱焊用焊接螺柱(FD型带法兰螺纹螺柱)
Welding-Studs and ceramic ferrules for arc stud welding-Types FD-Threaded stud with flange
本标准已废止，现行替代版本为：ISO 13918-2017
前往新版标准→
| 国标 GB | 国际 ISO |
|---|---|
| GB/T 10433 | ISO 13918-2008 |
螺纹尺寸 d | M3 | M4 | M5 | M6 | M8 | M10 | |
|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 |
| k | 头部厚度 最大值 | 1.4 | 1.4 | 1.4 | 1.4 | 1.4 | 1.4 |
| k | 头部厚度 最小值 | 0.7 | 0.7 | 0.8 | 0.8 | 0.8 | 0.8 |
| dk | 头部外径 最大值 | 4.2 | 5.2 | 6.2 | 7.2 | 9.2 | 11.2 |
| dk | 头部外径 最小值 | 3.8 | 4.8 | 5.8 | 6.8 | 8.8 | 10.8 |
| a | 末端距 最大值 | 1.5 | 1.5 | 2 | 2 | 2 | 2 |
该标准（ISO 13918-2008）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级焊接加工级 (GB/T 10433 / ISO 13918)
推荐性能等级ML15; ML18; Q235; 304不锈钢 (抗拉≥400MPa)
表面处理规范镀铜;本色酸洗防锈油;镀锌(非焊接端)
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：其他紧固件
核心连接场景：通用工业装配
主要功能用途：紧固件连接
典型应用节点：
钢-混凝土组合梁剪切连接、工业厂房楼承板压型钢板栓钉焊、船舶甲板耐磨板穿孔焊接
生产制造工艺与质量控制
产品等级（精度）：焊接加工级 (GB/T 10433 / ISO 13918)
常用材料与性能等级：ML15; ML18; Q235; 304不锈钢 (抗拉≥400MPa)
对应国际/德标：ISO 13918; GB/T 10433; AWS D1.1
推荐表面防腐：镀铜;本色酸洗防锈油;镀锌(非焊接端)
全流程工序步骤：
低碳钢盘圆退火 → 酸洗磷化 → 冷拔拉丝 → 多工位冷镦成型法兰头与钉杆 → 底部冲凹坑压装纯铝引弧球(焊豆) → 去油清洗 → 微镀铜防锈处理 → 配装陶瓷磁环 → 密封装箱入库
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
