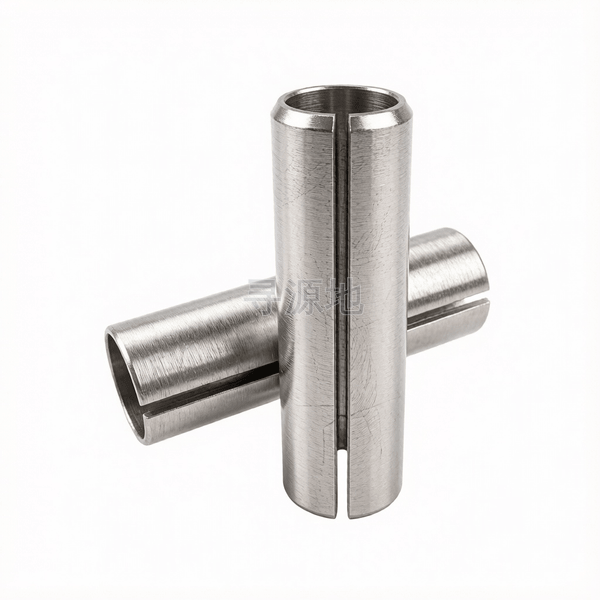

ISO 13337-2014

轻型开槽弹性圆柱销

Spring-type straight pins—Slotted,light duty

国标 GB	国际 ISO	德标 DIN
GB/T 879	ISO 13337-2014	DIN 1481

螺纹尺寸 d		Φ2	Φ2.5	Φ3	Φ3.5	Φ4	Φ4.5	Φ5	Φ6	Φ8	Φ10	Φ12	Φ13	Φ14	Φ16	Φ18	Φ20	Φ21	Φ25	Φ28	Φ30	Φ35	Φ40	Φ45	Φ50
h	高度/厚度	0.2	0.25	0.3	0.35	0.5	0.5	0.5	0.75	0.75	1	1	1.2	1.5	1.5	1.7	2	2	2	2.5	2.5	3.5	4	4	5
c	倒角高最大值	0.4	0.45	0.45	0.5	0.7	0.7	0.7	0.9	1.8	2.4	2.4	2.4	2.4	2.4	2.4	2.4	2.4	3.4	3.4	3.4	3.6	4.6	4.6	4.6
c	倒角高最小值	0.2	0.25	0.25	0.3	0.5	0.5	0.5	0.7	1.5	2	2	2	2	2	2	2	2	3	3	3	3	4	4	4
d	大径最大值	2.4	2.9	3.5	4	4.6	5.1	5.6	6.7	8.8	10.8	12.8	13.8	14.8	16.8	18.9	20.9	21.9	25.9	28.9	30.9	35.9	40.9	45.9	50.9
d	大径最小值	2.3	2.8	3.3	3.8	4.4	4.9	5.4	6.4	8.5	10.5	12.5	13.5	14.5	16.5	18.5	20.5	21.5	25.5	28.5	30.5	35.5	40.5	45.5	50.5
d1	参数值	1.9	2.3	2.7	3.1	3.4	3.9	4.4	4.9	7	8.5	10.5	11	11.5	13.5	15	16.5	17.5	21.5	23.5	25.5	28.5	32.5	37.5	40.5
Shear	load double shear KN min	1.5	2.4	3.5	4.6	8	8.8	10.4	18	24	40	48	66	84	98	126	158	168	202	280	302	490	634	720	1000

该标准（ISO 13337-2014）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级弹性冲卷标准级

推荐性能等级65Mn弹簧钢 (44~51HRC); 不锈钢

表面处理规范氧化发黑涂防锈油;磷化浸油;镀锌钝化

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：59

所属工业领域：其他紧固件

核心连接场景：通用工业装配

主要功能用途：紧固件连接

典型应用节点：

机床手柄铰接销、剪切安全过载销、高振动装配孔中自动收缩过盈卡紧防脱

产品等级（精度）：弹性冲卷标准级

常用材料与性能等级：65Mn弹簧钢 (44~51HRC); 不锈钢

对应国际/德标：GB/T 879; DIN 1481; ISO 8752; DIN 7346

推荐表面防腐：氧化发黑涂防锈油;磷化浸油;镀锌钝化

全流程工序步骤：

高碳弹簧钢带矫平 → 精密冲床连续切倒角剪切下料 → 卷制模具高速成型圆管带纵缝 → 热处理保护网带炉淬火回火 → 发黑或磷化防锈处理 → 脱水浸油 → 外径弹性回复率抽检 → 纸盒包装
