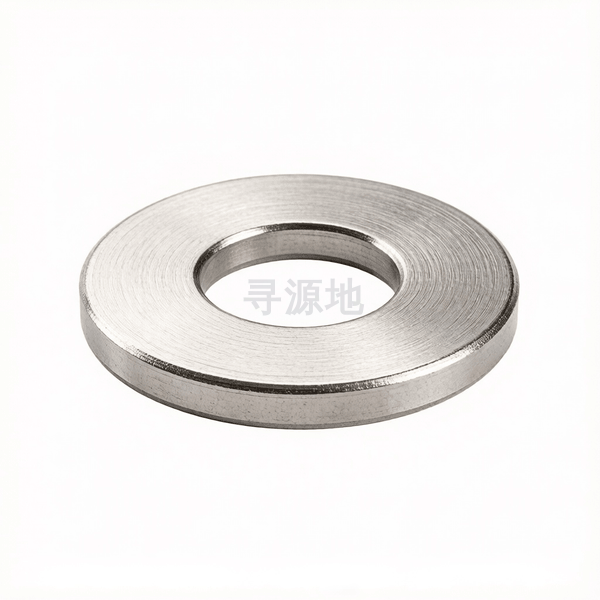

ISO 10673-2009
平垫圈
Plain washers for screw and washer assemblies—Type N，normal series
本标准已废止，现行替代版本为：ISO 10673-2014
前往新版标准→
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 77~80 | ISO 10673-2009 | DIN 913 |
螺纹尺寸 d | Φ2 | Φ2.5 | Φ3 | Φ3.5 | Φ4 | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| h | max | 0.65 | 0.65 | 0.65 | 0.85 | 0.85 | 1.06 | 1.68 | 1.68 | 2.09 | 2.6 |
| h | min | 0.55 | 0.55 | 0.55 | 0.75 | 0.75 | 0.94 | 1.52 | 1.52 | 1.91 | 2.4 |
| dc | 法兰外径 最大值 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 16 | 20 | 24 |
| dc | 法兰外径 最小值 | 4.7 | 5.7 | 6.64 | 7.64 | 8.64 | 9.64 | 11.57 | 15.57 | 19.48 | 23.48 |
| d | 大径 最大值 | 1.85 | 2.35 | 2.85 | 3.32 | 3.72 | 4.67 | 5.62 | 7.55 | 9.52 | 11.27 |
| d | 大径 最小值 | 1.75 | 2.25 | 2.75 | 3.2 | 3.6 | 4.55 | 5.5 | 7.4 | 9.3 | 11 |
该标准（ISO 10673-2009）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
表面处理规范氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80
推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
全流程工序步骤：
SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
