ISO 10673-2009

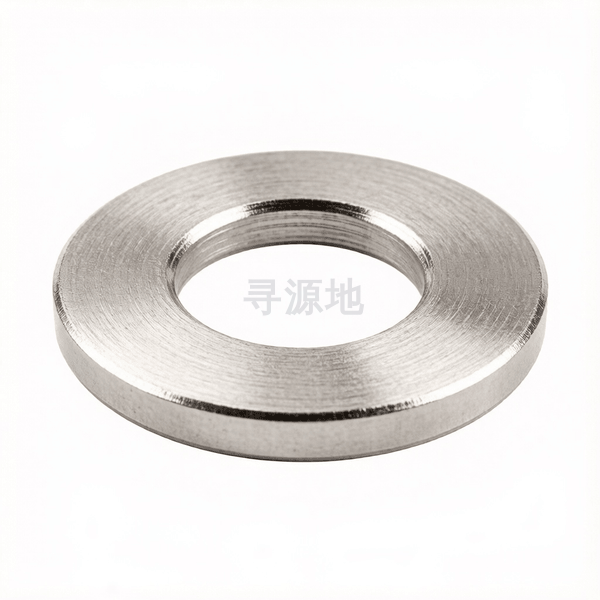

小平垫圈

Plain washers for screw and washer assemblies—Type S，small series

本标准已废止，现行替代版本为：ISO 10673-2014

国标 GB	国际 ISO	德标 DIN
GB/T 77~80	ISO 10673-2009	DIN 913

螺纹尺寸 d		Φ2	Φ2.5	Φ3	Φ3.5	Φ4	Φ5	Φ6	Φ8	Φ10	Φ12
h	max	0.65	0.65	0.65	0.85	0.85	1.06	1.68	1.68	2.09	2.09
h	min	0.55	0.55	0.55	0.75	0.75	0.94	1.52	1.52	1.91	1.91
dc	法兰外径最大值	4.5	5	6	7	8	9	11	15	18	20
dc	法兰外径最小值	4.2	4.7	5.7	6.64	7.64	8.64	10.57	14.57	17.57	19.48
d	大径最大值	1.85	2.35	2.85	3.32	3.72	4.67	5.62	7.55	9.52	11.27
d	大径最小值	1.75	2.25	2.75	3.2	3.6	4.55	5.5	7.4	9.3	11

该标准（ISO 10673-2009）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (6g 精密级)

推荐性能等级45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢

表面处理规范氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：86

所属工业领域：紧固件配套

核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘

主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力

典型应用节点：

传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定

产品等级（精度）：A级 (6g 精密级)

常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢

对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80

推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)

全流程工序步骤：

SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
