ISO 10644G-2014

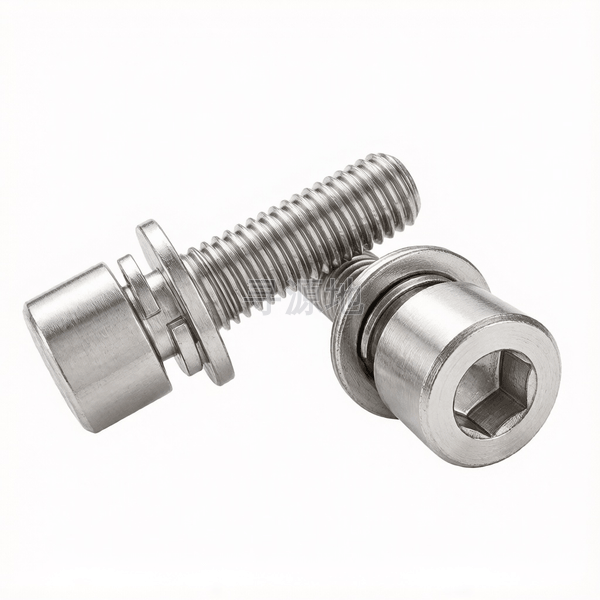

内六角圆柱头螺钉和平垫、弹垫圈组合（企标）
Hexagon socket heads cap screws,plain washer and spring washer assemblies
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 70.1 | ISO 10644G-2014 | DIN 912 | ASME B18.3 |
螺纹尺寸 d | M3 | M4 | M5 | M6 | M8 | M10 | X_25 | |
|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 0.45 |
| h | max | 0.9 | 1.2 | 1.4 | 1.7 | 2.1 | 2.65 | — |
| h | min | 0.7 | 1 | 1.2 | 1.5 | 1.9 | 2.35 | — |
| h | max | 2 | 2.75 | 3.25 | 4 | 5 | 6.25 | — |
| h | min | 1.6 | 2.2 | 2.6 | 3.2 | 4 | 5 | — |
| s | 对边宽度 最大值 | 2.58 | 3.08 | 4.095 | 5.14 | 6.14 | 8.175 | — |
| s | 对边宽度 最小值 | 2.52 | 3.02 | 4.02 | 5.02 | 6.02 | 8.025 | — |
| e | 对角宽 最小值 | 2.873 | 3.443 | 4.583 | 5.723 | 6.863 | 9.149 | — |
| k | 头部厚度 最大值 | 3 | 4 | 5 | 6 | 8 | 10 | — |
| k | 头部厚度 最小值 | 2.86 | 3.82 | 4.82 | 5.7 | 7.64 | 9.64 | — |
| dk | 头部外径 最大值 | 5.5 | 7 | 8.5 | 10 | 13 | 16 | — |
| dk | 头部外径 最小值 | 5.32 | 6.78 | 8.28 | 9.78 | 12.73 | 15.73 | — |
| dc | 法兰外径 最大值 | 7 | 9 | 10 | 12 | 16 | 20 | — |
| dc | 法兰外径 最小值 | 6.64 | 8.64 | 9.64 | 11.57 | 15.57 | 19.48 | — |
| t | min | 1.3 | 2 | 2.5 | 3 | 4 | 5 | — |
| b1 | max | 1.3 | 1.6 | 2.1 | 2.65 | 3.15 | 3.7 | — |
| b1 | min | 1.1 | 1.4 | 1.9 | 2.35 | 2.85 | 3.3 | — |
| d1 | max | 2.83 | 3.78 | 4.75 | 5.71 | 7.64 | 9.59 | — |
| d1 | min | 2.69 | 3.6 | 4.45 | 5.41 | 7.28 | 9.23 | — |
| d2 | max | 2.85 | 3.72 | 4.67 | 5.62 | 7.55 | 9.52 | — |
| d2 | min | 2.75 | 3.6 | 4.55 | 5.5 | 7.4 | 9.3 | — |
| h1 | max | 0.65 | 0.85 | 1.06 | 1.68 | 1.68 | 2.09 | — |
| h1 | min | 0.55 | 0.75 | 0.94 | 1.52 | 1.52 | 1.91 | — |
该标准（ISO 10644G-2014）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级8.8; 10.9; 12.9; A2-70; A4-80
表面处理规范氧化发黑浸油;达克罗涂覆;电镀蓝白锌;环保镀镍;本色钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：电子/电器装配
核心连接场景：电器外壳、仪表、汽车内饰、电子设备的快速装配
主要功能用途：螺钉与垫圈预组装为一体，防止垫圈丢失，提高装配效率
典型应用节点：
自动化工装夹具、五金冲压模具、机床主轴箱体、高精度液压泵阀深沉孔安装
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：8.8; 10.9; 12.9; A2-70; A4-80
对应国际/德标：DIN 912; ISO 4762; ASME B18.3; GB/T 70.1
推荐表面防腐：氧化发黑浸油;达克罗涂覆;电镀蓝白锌;环保镀镍;本色钝化
全流程工序步骤：
SCM435/40Cr合金线材 → 球化退火 → 酸洗磷化 → 精拉拔 → 多工位冷镦切断成型圆柱头与六角孔 → 滚丝搓牙 → 连续网带式保护气氛调质淬火回火 → 表面发黑或达克罗防腐 → 除氢防脆 → 全自动影像筛选机检测 → 定重装盒
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
