ISO 10644-S6-2009

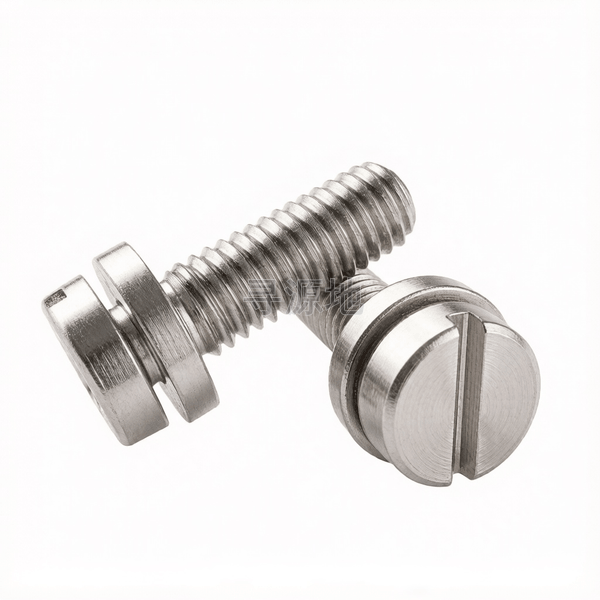

开槽圆柱头螺钉和平垫组合

Slotted cheese head screws and plain washer assemblies

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI
GB/T 818	ISO 10644-S6-2009	DIN 7985	ASME B18.6.3

螺纹尺寸 d		M2	M2.5	M3	M3.5	M4	M5	M6	M8	M10
P	螺距	—	—	—	—	—	—	—	—	—
h	max	0.65	0.65	0.65	0.85	0.85	1.06	1.68	1.68	2.09
h	min	0.55	0.55	0.55	0.75	0.75	0.94	1.52	1.52	1.91
k	头部厚度最大值	1.4	1.8	2	2.4	2.6	3.3	3.9	5	6
k	头部厚度最小值	1.26	1.66	1.86	2.26	2.46	3.12	3.6	4.7	5.7
dk	头部外径最大值	3.8	4.5	5.5	6	7	8.5	10	13	16
dk	头部外径最小值	3.62	4.32	5.32	5.82	6.78	8.28	9.78	12.73	15.73
dc	法兰外径最大值	5	6	7	8	9	10	12	16	20
dc	法兰外径最小值	4.7	5.7	6.64	7.64	8.64	9.64	11.57	15.57	19.48
t	min	0.6	0.7	0.85	1	1.1	1.3	1.6	2	2.4
d1	max	1.85	2.35	2.85	3.32	3.72	4.67	5.62	7.55	9.52
d1	min	1.75	2.25	2.75	3.2	3.6	4.55	5.5	7.4	9.3
n	max	0.7	0.8	1	1.2	1.51	1.51	1.91	2.31	2.81
n	min	0.56	0.66	0.86	1.06	1.26	1.26	1.66	2.06	2.56

该标准（ISO 10644-S6-2009）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (6g 精密级)

推荐性能等级4.8; 8.8; A2-70; 黄铜

表面处理规范镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：86

所属工业领域：紧固件配套

核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘

主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力

典型应用节点：

家用电器内部构件连接、配电箱元器件螺栓固定、仪表仪器小五金紧固

产品等级（精度）：A级 (6g 精密级)

常用材料与性能等级：4.8; 8.8; A2-70; 黄铜

对应国际/德标：DIN 7985; ISO 7045; ASME B18.6.3; GB/T 818

推荐表面防腐：镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化

全流程工序步骤：

碳钢/不锈钢线材 → 冷拔精密抽线 → 高速冷镦打头冲槽 → 高速搓丝成型螺纹 → 清洗脱脂 → 调质热处理(8.8级) → 表面滚镀钝化封孔 → 烘干 → 筛选装箱

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
