国际平台标准档案编号：BJT-ISO-10644-S2-C57D
已被 ISO 10644-S2-2009 替代
替代新版：ISO 10644-S2-2009→
ISO 10644-S2-1998

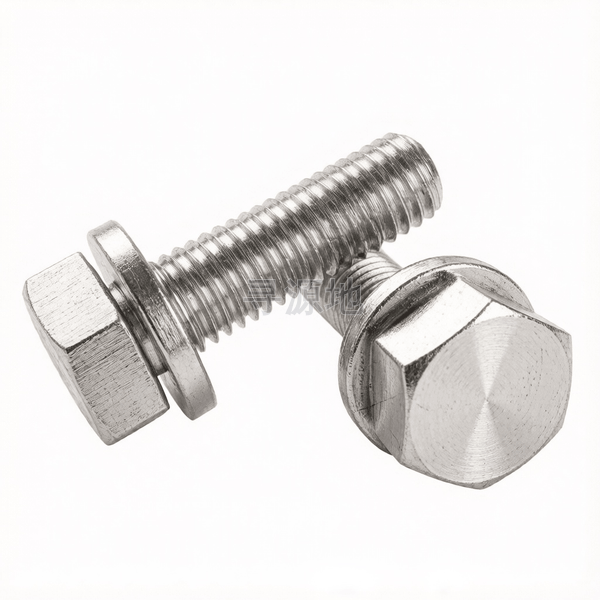

六角头螺栓和平垫组合(ISO 4014)
Hexagon head bolts and plain washer assemblies-ISO 4014
本标准已废止，现行替代版本为：ISO 10644-S2-2009
前往新版标准→
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 5783 | ISO 10644-S2-1998 | DIN 933 | ASME B18.2.1 |
螺纹尺寸 d | M2 | M2.5 | M3 | M3.5 | M4 | M5 | M6 | M8 | M10 | M12 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 |
| h | max | 0.65 | 0.65 | 0.65 | 0.85 | 0.85 | 1.06 | 1.68 | 1.68 | 2.09 | 2.6 |
| h | min | 0.55 | 0.55 | 0.55 | 0.75 | 0.75 | 0.94 | 1.52 | 1.52 | 1.91 | 2.4 |
| s | 对边宽度 最大值 | 4 | 5 | 5.5 | 6 | 7 | 8 | 10 | 13 | 16 | 18 |
| s | 对边宽度 最小值 | 3.82 | 4.82 | 5.32 | 5.82 | 6.78 | 7.78 | 9.78 | 12.73 | 15.73 | 17.73 |
| e | 对角宽 最小值 | 4.32 | 5.45 | 6.01 | 6.58 | 7.66 | 8.79 | 11.05 | 14.38 | 17.77 | 20.03 |
| k | 头部厚度 最大值 | 1.525 | 1.825 | 2.125 | 2.525 | 2.925 | 3.65 | 4.15 | 5.45 | 6.58 | 7.68 |
| k | 头部厚度 最小值 | 1.275 | 1.575 | 1.875 | 2.275 | 2.675 | 3.35 | 3.85 | 5.15 | 6.22 | 7.32 |
| dc | 法兰外径 最大值 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 16 | 20 | 24 |
| dc | 法兰外径 最小值 | 4.7 | 5.7 | 6.64 | 7.64 | 8.64 | 9.64 | 11.57 | 15.57 | 19.48 | 23.48 |
| d1 | max | 1.85 | 2.35 | 2.85 | 3.32 | 3.72 | 4.67 | 5.62 | 7.55 | 9.52 | 11.27 |
| d1 | min | 1.75 | 2.25 | 2.75 | 3.2 | 3.6 | 4.55 | 5.5 | 7.4 | 9.3 | 11 |
| 材料 | 钢 | 不锈钢 | 有色金属 | |
|---|---|---|---|---|
| 通用技术条件 | GB/T 16938 | |||
| 螺纹 | 公差 | 6g | ||
| 标准 | GB/T 193、GB/T 9145 | |||
| 机械性能 | 等级 | d < 3 mm: 按协议； 3 mm ≤ d ≤ 39 mm: 5.6、8.8、10.9； 3 mm ≤ d ≤ 16 mm: 9.8； d > 39 mm: 按协议 | d ≤ 24 mm: A2-70、A4-70； 24 mm < d ≤ 39 mm: A2-50、A4-50； d > 39 mm: 按协议 | CU2、CU3、AL4 |
| 标准 | 3 mm ≤ d ≤ 39 mm: GB/T 3098.1； d < 3 mm 和 d > 39 mm: 按协议 | d ≤ 39 mm: GB/T 3098.6； d > 39 mm: 按协议 | GB/T 3098.10 | |
| 公差 | 产品等级 | d ≤ 24 mm 和 L ≤ 10 d 或 L ≤ 150 mm (按较小值): A； d > 24 mm 或 L > 10 d 或 L > 150 mm (按较小值): B | ||
| 标准 | GB/T 3103.1 | |||
| 表面缺陷 | GB/T 5779.1 | - | - | |
| 表面处理 | - | 不经处理； 电镀技术要求按 GB/T 5267.1； 非电解锌片涂层技术要求按 GB/T 5267.2； 热浸镀锌层技术要求按 GB/T 5267.3 | 简单处理； 钝化处理技术要求按 GB/T 5267.4 | 简单处理； 电镀技术要求按 GB/T 5267.1 |
| - | 如需其他技术要求或表面处理，应由供需协议 | |||
| 验收及包装 | GB/T 90.1、GB/T 90.2 | |||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
通用机械设备组装、管道支架固定、机加工零件通孔对夹锁紧
生产制造工艺与质量控制
产品等级（精度）：A级/B级 (GB/T 5783或同等标准)
常用材料与性能等级：4.8; 8.8; 10.9; A2-70
对应国际/德标：DIN 933; ISO 4017; ASME B18.2.1; GB/T 5783
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑
全流程工序步骤：
盘条退火 → 酸洗拔丝 → 多工位冷镦切六角 → 滚丝搓牙 → 网带炉调质淬火回火 → 表面电镀/热浸锌 → 除氢退脆 → 全检包装入库
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
