国际平台标准档案编号：BJT-ISO-10644-CA29
现行有效
ISO 10644-2014

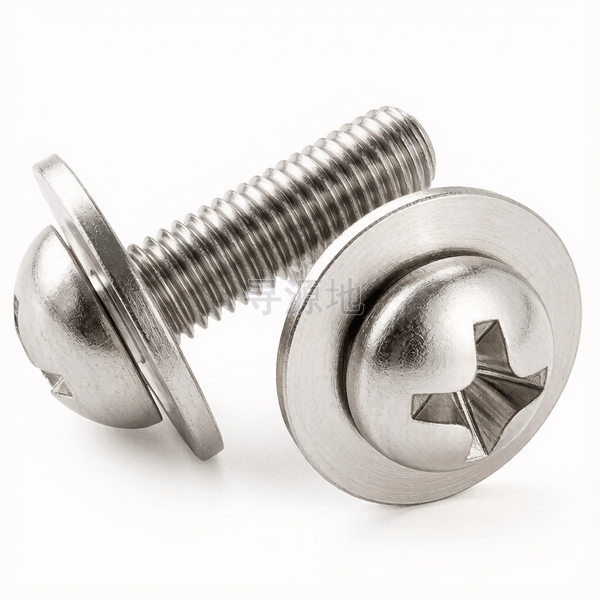

十字槽盘头螺钉(H型槽)和大平垫组合(ISO 7045)
Pan head screws with type H cross recess and large plain washer assemblies-ISO 7045
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 818 | ISO 10644-2014 | DIN 7985 | ASME B18.6.3 |
螺纹尺寸 d | M2 | M2.5 | M3 | M3.5 | M4 | M5 | M6 | M8 | M10 | |
|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1.25 | 1.5 |
| h | max | 0.65 | 0.65 | 0.85 | 0.85 | 1.06 | 1.06 | 1.68 | 2.09 | 2.6 |
| h | min | 0.55 | 0.55 | 0.75 | 0.75 | 0.94 | 0.94 | 1.52 | 1.91 | 2.4 |
| k | 头部厚度 最大值 | 1.6 | 2.1 | 2.4 | 2.6 | 3.1 | 3.7 | 4.6 | 6 | 7.5 |
| k | 头部厚度 最小值 | 1.46 | 1.96 | 2.26 | 2.46 | 2.92 | 3.52 | 4.3 | 5.7 | 7.14 |
| dk | 头部外径 最大值 | 4 | 5 | 5.6 | 7 | 8 | 9.5 | 12 | 16 | 20 |
| dk | 头部外径 最小值 | 3.7 | 4.7 | 5.3 | 6.64 | 7.64 | 9.14 | 11.57 | 15.57 | 19.48 |
| dc | 法兰外径 最大值 | 6 | 8 | 9 | 11 | 12 | 15 | 18 | 24 | 30 |
| dc | 法兰外径 最小值 | 5.7 | 7.64 | 8.64 | 10.57 | 11.57 | 14.57 | 17.57 | 23.48 | 29.48 |
| t | max | 1.2 | 1.55 | 1.8 | 1.9 | 2.4 | 2.9 | 3.6 | 4.6 | 5.8 |
| t | min | 0.9 | 1.15 | 1.4 | 1.4 | 1.9 | 2.4 | 3.1 | 4 | 5.2 |
| d1 | max | 1.85 | 2.35 | 2.85 | 3.32 | 3.72 | 4.67 | 5.62 | 7.55 | 9.52 |
| d1 | min | 1.75 | 2.25 | 2.75 | 3.2 | 3.6 | 4.55 | 5.5 | 7.4 | 9.3 |
| M | 参数值 | 1.9 | 2.7 | 3 | 3.9 | 4.4 | 4.9 | 6.9 | 9 | 10.1 |
| No. | 参数值 | 0 | 1 | 1 | 2 | 2 | 2 | 3 | 4 | 4 |
该标准（ISO 10644-2014）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级4.8; 8.8; A2-70; 黄铜
表面处理规范镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
家用电器内部构件连接、配电箱元器件螺栓固定、仪表仪器小五金紧固
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：4.8; 8.8; A2-70; 黄铜
对应国际/德标：DIN 7985; ISO 7045; ASME B18.6.3; GB/T 818
推荐表面防腐：镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化
全流程工序步骤：
碳钢/不锈钢线材 → 冷拔精密抽线 → 高速冷镦打头冲槽 → 高速搓丝成型螺纹 → 清洗脱脂 → 调质热处理(8.8级) → 表面滚镀钝化封孔 → 烘干 → 筛选装箱
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
